Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

Cenová stupnice - Tlačná pružina D-132C

Množství	Jedn. cena [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Tlačná pružina Nakoupit

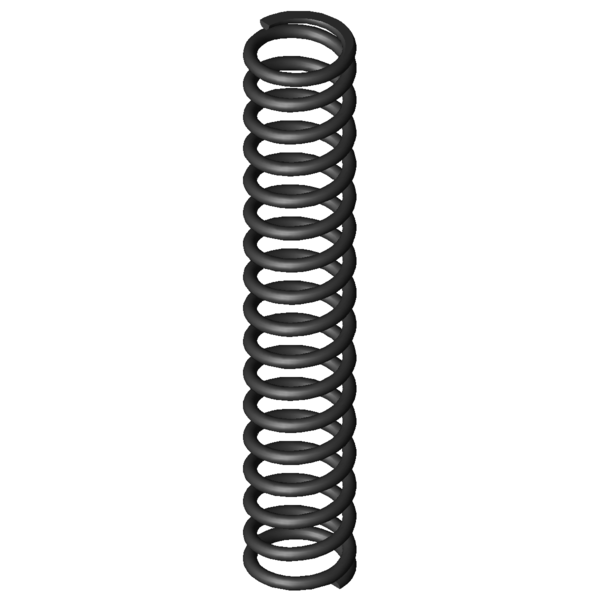

Obrázek produktu Tlačná pružina D-132C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-132C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5,6	mm	Střední průměr vinutí
De	6,4	mm	Vnější průměr vinutí
Dd	4,4	mm	Největší průměr trnu
Dh	6,9	mm	Nejmenší průměr dutinky
L0	36	mm	Délka nenapnuté pružiny
Lk	23,97	mm	Vzpěrná délka
Fn	30,427	N	Maximální síla při statickém zatížení
Ln	16,15	mm	Nejmenší délka při statickém zatížení
sn	19,85	mm	Největší dráha pružiny při statickém zatížení
Fndyn	28,774	N	Maximální síla při dynamickém zatížení
Lndyn	17,23	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,75	mm	Největší dráha pružiny při dynamickém zatížení
S	2,271	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,533	N/mm	Tuhost pružiny
Gew	1,2233	g	Hmotnost výrobku
Fntol	2,03	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,01	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	1,03	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

síla-dráha-výpočet Tlačná pružina D-132C

Formulář dotazu Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

Formulář dotazu Tlačná pružina D-132C

Podobné tlačné pružiny pro Tlačná pružina D-132C Pružinová ocel Ø 0,8 x 5,6 x 36 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-132C	EN 10270-1	0,8	6,4	36	30,427	16,15	19,85	15,5	1,533	100,0 \| 100,0 \| 100,0 \| 100,0
VD-132C	1.4310	0,8	6,4	36	26,134	16,15	19,85	15,5	1,317	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090U-24	7	35,5	0,272	EN 10270-1	5,498	15,3	20,2	54,8 \| 88,3 \| 58,2 \| 17,8
D-099A	6,93	36,5	0,347	EN 10270-1	7,171	15,83	20,67	57,4 \| 89,9 \| 59,8 \| 22,6
D-068A-16	6	33	0,364	EN 10270-1	9,211	7,73	25,27	53,6 \| 82,6 \| 54,4 \| 23,8
D-099	6,93	36,5	0,513	EN 10270-1	13,04	11,1	25,4	61,3 \| 89,9 \| 60,5 \| 33,5
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	64,0 \| 86,7 \| 67,9 \| 37,2
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	64,3 \| 88,9 \| 63,7 \| 40,4
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	67,1 \| 86,7 \| 69,2 \| 45,3
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	71,6 \| 90,1 \| 72,9 \| 51,9
D-115L	7,5	35,8	0,819	EN 10270-1	21,408	9,66	26,14	72,4 \| 90,8 \| 73,1 \| 53,4
D-131A	7,1	33	0,902	EN 10270-1	12,397	19,26	13,74	69,3 \| 93,9 \| 55,0 \| 58,9
D-116	6,7	35	0,944	EN 10270-1	22,114	11,57	23,43	77,9 \| 93,4 \| 78,7 \| 61,6
D-132D	6,4	43	1,284	EN 10270-1	30,866	18,97	24,03	89,7 \| 94,6 \| 90,6 \| 83,8
D-131	7,1	33	1,335	EN 10270-1	25,993	13,53	19,47	90,9 \| 93,9 \| 91,8 \| 87,1
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	86,9 \| 96,9 \| 67,2 \| 96,8
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	100,0 \| 100,0 \| 100,0 \| 100,0
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	91,4 \| 96,9 \| 92,3 \| 84,9
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	75,5 \| 94,9 \| 75,6 \| 56,0
D-173C	7	38,8	3,043	EN 10270-1	57,55	19,89	18,91	70,8 \| 88,1 \| 74,1 \| 50,4
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	67,7 \| 88,7 \| 68,5 \| 45,9
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	63,6 \| 89,9 \| 58,5 \| 42,3
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	64,9 \| 91,9 \| 63,7 \| 39,2
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	62,6 \| 89,4 \| 61,8 \| 36,7
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	62,9 \| 90,2 \| 63,8 \| 34,8
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	61,1 \| 89,4 \| 59,1 \| 34,8
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	58,2 \| 86,4 \| 58,3 \| 29,9
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	56,7 \| 82,5 \| 59,2 \| 28,5
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	50,9 \| 82,5 \| 50,9 \| 19,3
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	43,9 \| 83,1 \| 36,1 \| 12,4
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	42,7 \| 81,9 \| 35,6 \| 10,7

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-132C

Země původu: DE, German; Tlačná pružina D-132C
