Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

Cenová stupnice - Tlačná pružina D-144D

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

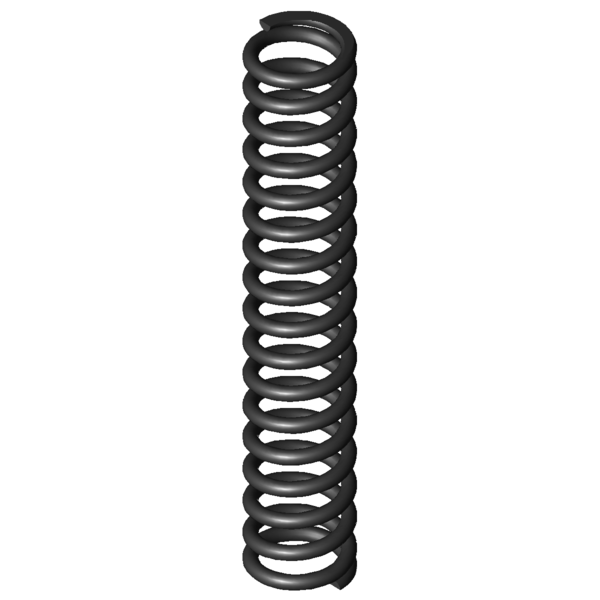

Obrázek produktu Tlačná pružina D-144D

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-144D

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5,4	mm	Střední průměr vinutí
De	6,3	mm	Vnější průměr vinutí
Dd	4,1	mm	Největší průměr trnu
Dh	6,8	mm	Nejmenší průměr dutinky
L0	35,1	mm	Délka nenapnuté pružiny
Lk	23,71	mm	Vzpěrná délka
Fn	47,108	N	Maximální síla při statickém zatížení
Ln	17,9	mm	Nejmenší délka při statickém zatížení
sn	17,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	44,146	N	Maximální síla při dynamickém zatížení
Lndyn	18,98	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,63	mm	Největší dráha pružiny při dynamickém zatížení
S	2,206	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,739	N/mm	Tuhost pružiny
Gew	1,4929	g	Hmotnost výrobku
Fntol	3,28	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	3,24	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,94	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

síla-dráha-výpočet Tlačná pružina D-144D

Formulář dotazu Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

Formulář dotazu Tlačná pružina D-144D

Podobné tlačné pružiny pro Tlačná pružina D-144D Pružinová ocel Ø 0,9 x 5,4 x 35,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-144D	EN 10270-1	0,9	6,3	35,1	47,108	17,9	17,2	15,5	2,739	82,9 \| 95,0 \| 83,8 \| 70,0
VD-144D	1.4310	0,9	6,3	35,1	40,461	17,9	17,2	15,5	2,352	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-068A-16	6	33	0,364	EN 10270-1	9,211	7,73	25,27	46,2 \| 81,6 \| 43,8 \| 13,3
D-099	6,93	36,5	0,513	EN 10270-1	13,04	11,1	25,4	50,7 \| 85,7 \| 47,7 \| 18,7
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	53,0 \| 83,5 \| 54,6 \| 20,8
D-090L	6	29,2	0,606	EN 10270-1	13,083	7,62	21,58	51,9 \| 79,8 \| 53,7 \| 22,1
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	52,0 \| 84,7 \| 48,6 \| 22,6
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	54,3 \| 83,5 \| 54,1 \| 25,3
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	50,6 \| 83,5 \| 47,8 \| 20,3
D-115L	7,5	35,8	0,819	EN 10270-1	21,408	9,66	26,14	50,5 \| 83,6 \| 46,9 \| 20,9
D-131A	7,1	33	0,902	EN 10270-1	12,397	19,26	13,74	55,1 \| 86,0 \| 56,3 \| 23,1
D-116	6,7	35	0,944	EN 10270-1	22,114	11,57	23,43	53,7 \| 86,2 \| 50,9 \| 24,1
D-131	7,1	33	1,335	EN 10270-1	25,993	13,53	19,47	60,3 \| 86,0 \| 60,7 \| 34,1
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	63,3 \| 89,8 \| 62,3 \| 37,9
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	64,9 \| 91,9 \| 63,7 \| 39,2
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	68,7 \| 89,8 \| 70,0 \| 46,1
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	82,9 \| 95,0 \| 83,8 \| 70,0
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	91,5 \| 96,7 \| 92,5 \| 85,3
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	77,7 \| 96,2 \| 44,3 \| 92,6
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	100,0 \| 100,0 \| 100,0 \| 100,0
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	85,7 \| 95,7 \| 67,7 \| 93,6
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	88,5 \| 95,5 \| 81,2 \| 88,9
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	87,4 \| 95,7 \| 77,6 \| 88,8
D-173G	6,3	28	5,069	EN 10270-1	53,634	17,42	10,58	72,9 \| 89,9 \| 74,7 \| 54,0
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	84,7 \| 92,8 \| 85,0 \| 76,4
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	64,4 \| 84,8 \| 57,5 \| 50,9
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	69,7 \| 86,5 \| 73,5 \| 49,2
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	58,8 \| 88,4 \| 56,3 \| 31,7
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	56,0 \| 87,1 \| 53,6 \| 27,2

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-144D

Země původu: DE, German; Tlačná pružina D-144D
