Tlačná pružina D-145D-03 Pružinová ocel Ø 1 x 17,5 x 100 mm

Name: D-145D-03 - Tlacné pružiny
SKU: D-145D-03
Availability: InStock

Cenová stupnice - Tlačná pružina D-145D-03

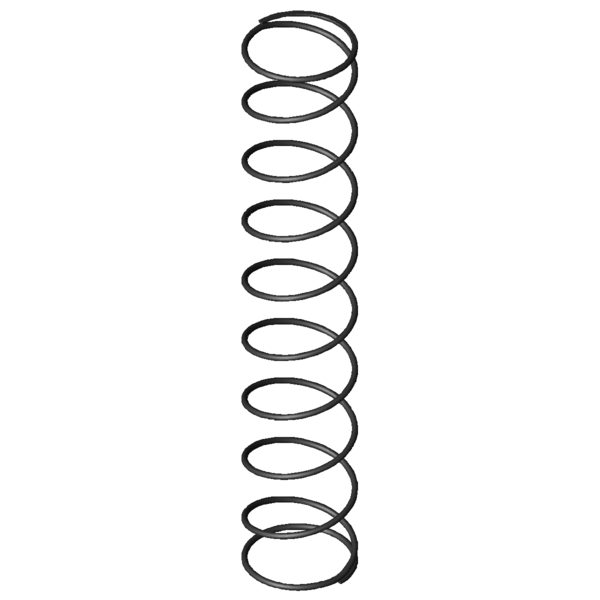

Obrázek produktu Tlačná pružina D-145D-03

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	17,5	mm	Střední průměr vinutí
De	18,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	19,9	mm	Nejmenší průměr dutinky
L0	100	mm	Délka nenapnuté pružiny
Lk	52,77	mm	Vzpěrná délka
Fn	18,952	N	Maximální síla při statickém zatížení
Ln	15,25	mm	Nejmenší délka při statickém zatížení
sn	84,75	mm	Největší dráha pružiny při statickém zatížení
Fndyn	18,421	N	Maximální síla při dynamickém zatížení
Lndyn	17,63	mm	Nejmenší délka při dynamickém zatížení
shdyn	44,43	mm	Největší dráha pružiny při dynamickém zatížení
S	11,647	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,224	N/mm	Tuhost pružiny
Gew	3,5838	g	Hmotnost výrobku
Fntol	1,57	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,56	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	5,74	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-03	EN 10270-1	1	18,5	100	18,952	15,25	84,75	8,5	0,224	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145D-03	1.4310	1	18,5	100	16,278	15,25	84,75	8,5	0,192	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	60,1 \| 94,4 \| 55,2 \| 30,8
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	100,0 \| 100,0 \| 100,0 \| 100,0
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	72,6 \| 89,9 \| 75,7 \| 52,2
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	60,5 \| 89,1 \| 61,1 \| 31,3
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	56,7 \| 84,0 \| 58,8 \| 27,3
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	55,2 \| 84,7 \| 54,3 \| 26,6
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	54,9 \| 82,8 \| 56,6 \| 25,4
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	56,4 \| 87,6 \| 59,3 \| 22,4
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	50,8 \| 83,9 \| 50,4 \| 18,1
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	52,1 \| 82,8 \| 56,2 \| 17,1
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	49,5 \| 82,7 \| 50,0 \| 15,8
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	44,8 \| 79,1 \| 43,6 \| 11,7
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	43,5 \| 81,8 \| 38,2 \| 10,4
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	42,1 \| 79,1 \| 39,8 \| 7,3
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	43,3 \| 81,8 \| 41,0 \| 7,0
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	40,7 \| 79,3 \| 36,3 \| 6,4
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	34,6 \| 76,0 \| 23,4 \| 4,3

Počet podobných kovových pružin: 16
