Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

Cenová stupnice - Tlačná pružina D-247D

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

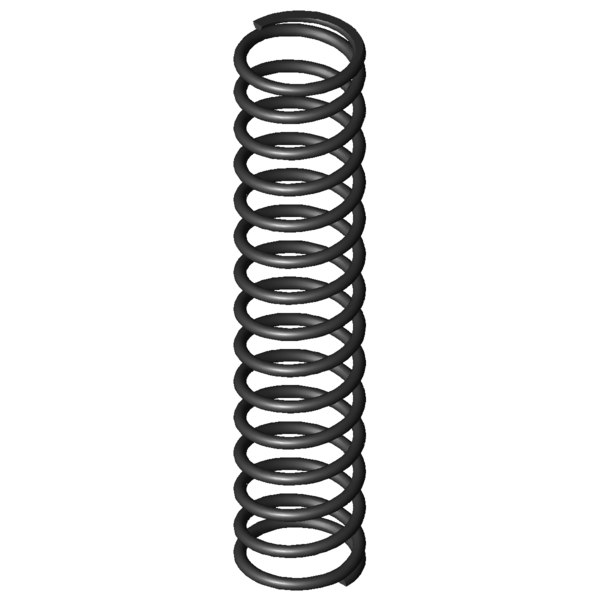

Obrázek produktu Tlačná pružina D-247D

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18,5	mm	Střední průměr vinutí
De	20,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	21,4	mm	Nejmenší průměr dutinky
L0	97	mm	Délka nenapnuté pružiny
Lk	31,23	mm	Vzpěrná délka
Fn	114,102	N	Maximální síla při statickém zatížení
Ln	37,17	mm	Nejmenší délka při statickém zatížení
sn	59,83	mm	Největší dráha pružiny při statickém zatížení
Fndyn	108,2	N	Maximální síla při dynamickém zatížení
Lndyn	40,26	mm	Nejmenší délka při dynamickém zatížení
shdyn	36,42	mm	Největší dráha pružiny při dynamickém zatížení
S	7,037	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,907	N/mm	Tuhost pružiny
Gew	22,3709	g	Hmotnost výrobku
Fntol	6,86	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,77	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	2,7	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

síla-dráha-výpočet Tlačná pružina D-247D

Formulář dotazu Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

Formulář dotazu Tlačná pružina D-247D

Podobné tlačné pružiny pro Tlačná pružina D-247D Pružinová ocel Ø 2 x 18,5 x 97 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D	EN 10270-1	2	20,5	97	114,102	37,17	59,83	13,5	1,907	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D	1.4310	2	20,5	97	98,001	37,17	59,83	13,5	1,638	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	42,5 \| 80,0 \| 44,0 \| 3,6
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	44,8 \| 79,1 \| 43,6 \| 11,7
D-206D-16	20,4	85	0,671	EN 10270-1	44,183	19,18	65,82	61,9 \| 85,7 \| 64,8 \| 35,2
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	66,7 \| 90,0 \| 67,3 \| 43,0
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	70,3 \| 86,2 \| 72,4 \| 52,4
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	85,2 \| 94,9 \| 86,3 \| 74,4
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	92,9 \| 96,1 \| 89,7 \| 92,9
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	96,3 \| 92,2 \| 98,7 \| 97,9
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	90,5 \| 95,3 \| 83,9 \| 92,1
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	90,9 \| 95,6 \| 88,5 \| 88,7
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	90,4 \| 95,1 \| 91,8 \| 84,3
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	86,2 \| 96,7 \| 82,4 \| 79,6
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	78,4 \| 91,7 \| 80,9 \| 62,5
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	77,8 \| 95,6 \| 78,0 \| 59,9
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	74,7 \| 93,8 \| 75,2 \| 54,9
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	71,0 \| 89,0 \| 72,3 \| 51,8
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	71,7 \| 88,4 \| 75,0 \| 51,8
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	69,1 \| 91,6 \| 69,2 \| 46,4
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	63,9 \| 92,6 \| 64,1 \| 34,9
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	55,3 \| 88,3 \| 53,7 \| 24,0
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	51,4 \| 86,2 \| 50,8 \| 17,2
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	48,6 \| 84,4 \| 44,6 \| 16,9
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	48,4 \| 84,5 \| 44,8 \| 16,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D

Země původu: DE, German; Tlačná pružina D-247D
