Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

Cenová stupnice - Tlačná pružina D-246

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

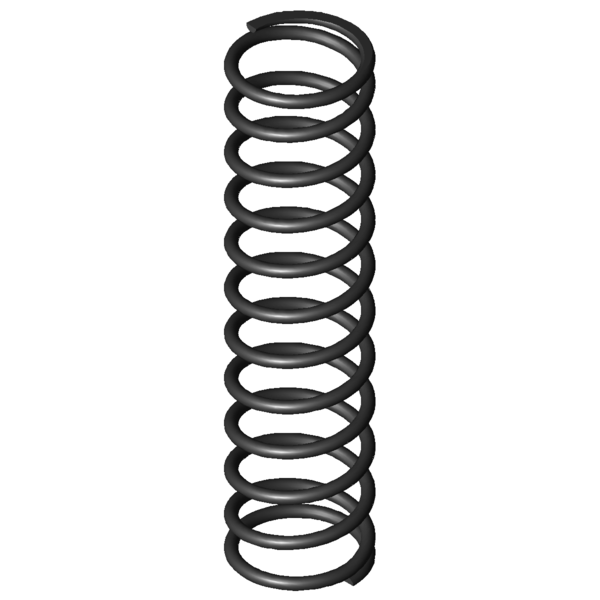

Obrázek produktu Tlačná pružina D-246

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-246

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	19	mm	Střední průměr vinutí
De	21	mm	Vnější průměr vinutí
Dd	16,3	mm	Největší průměr trnu
Dh	21,9	mm	Nejmenší průměr dutinky
L0	85	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	124,609	N	Maximální síla při statickém zatížení
Ln	29,94	mm	Nejmenší délka při statickém zatížení
sn	55,06	mm	Největší dráha pružiny při statickém zatížení
Fndyn	119,026	N	Maximální síla při dynamickém zatížení
Lndyn	32,41	mm	Nejmenší délka při dynamickém zatížení
shdyn	17,7	mm	Největší dráha pružiny při dynamickém zatížení
S	7,905	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	10,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,263	N/mm	Tuhost pružiny
Gew	18,5287	g	Hmotnost výrobku
Fntol	7,07	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,98	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	2,3	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

síla-dráha-výpočet Tlačná pružina D-246

Formulář dotazu Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

Formulář dotazu Tlačná pružina D-246

Podobné tlačné pružiny pro Tlačná pružina D-246 Pružinová ocel Ø 2 x 19 x 85 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-246	EN 10270-1	2	21	85	124,609	29,94	55,06	10,5	2,263	100,0 \| 100,0 \| 100,0 \| 100,0
VD-246	1.4310	2	21	85	107,027	29,94	55,06	10,5	1,944	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DJ	21	71,3	0,102	EN 10270-1	4,895	23,25	48,05	42,7 \| 78,0 \| 45,6 \| 4,5
D-180K	20	76,8	0,578	EN 10270-1	37,405	12,09	64,71	55,0 \| 81,9 \| 57,6 \| 25,5
D-206D-16	20,4	85	0,671	EN 10270-1	44,183	19,18	65,82	59,4 \| 89,0 \| 59,6 \| 29,7
D-207JS	22	76,2	0,704	EN 10270-1	39,161	20,6	55,6	61,0 \| 86,7 \| 65,2 \| 31,1
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	63,3 \| 86,7 \| 66,0 \| 37,1
D-207J-72	20	80	0,958	EN 10270-1	57,565	19,93	60,07	66,5 \| 88,1 \| 68,9 \| 42,3
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	72,3 \| 87,7 \| 74,5 \| 54,6
D-209	21,6	73,5	1,517	EN 10270-1	83,304	18,6	54,9	79,4 \| 87,9 \| 83,3 \| 67,0
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	89,3 \| 94,6 \| 90,8 \| 82,5
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	90,4 \| 95,1 \| 91,8 \| 84,3
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	100,0 \| 100,0 \| 100,0 \| 100,0
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	95,9 \| 96,1 \| 97,2 \| 94,4
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	90,6 \| 95,3 \| 82,1 \| 94,4
D-247D-08	20	77,5	2,541	EN 10270-1	118,472	30,87	46,63	91,5 \| 95,5 \| 89,9 \| 89,1
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	74,4 \| 91,8 \| 75,0 \| 56,2
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	74,5 \| 93,1 \| 75,4 \| 55,0
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	66,1 \| 88,2 \| 67,1 \| 43,1
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	66,9 \| 89,2 \| 69,2 \| 42,4
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	66,8 \| 89,0 \| 69,8 \| 41,5
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	65,0 \| 89,7 \| 66,7 \| 38,7
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	59,0 \| 88,2 \| 59,6 \| 29,1
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	52,3 \| 88,4 \| 48,5 \| 20,0
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	50,1 \| 82,5 \| 48,7 \| 19,0
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	49,2 \| 86,5 \| 43,4 \| 17,9
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	49,5 \| 85,6 \| 46,7 \| 16,2
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	48,2 \| 84,8 \| 43,6 \| 16,2

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-246

Země původu: DE, German; Tlačná pružina D-246
