Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

Cenová stupnice - Tlačná pružina D-251A

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

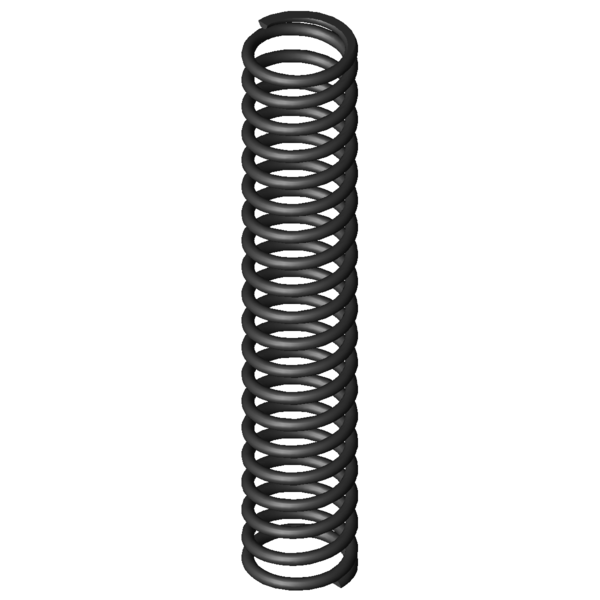

Obrázek produktu Tlačná pružina D-251A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-251A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dd	13,5	mm	Největší průměr trnu
Dh	18,6	mm	Nejmenší průměr dutinky
L0	98	mm	Délka nenapnuté pružiny
Lk	60,58	mm	Vzpěrná délka
Fn	107,012	N	Maximální síla při statickém zatížení
Ln	48,25	mm	Nejmenší délka při statickém zatížení
sn	49,75	mm	Největší dráha pružiny při statickém zatížení
Fndyn	99,208	N	Maximální síla při dynamickém zatížení
Lndyn	51,88	mm	Nejmenší délka při dynamickém zatížení
shdyn	40,47	mm	Největší dráha pružiny při dynamickém zatížení
S	5,189	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,151	N/mm	Tuhost pružiny
Gew	25,589	g	Hmotnost výrobku
Fntol	7,54	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,42	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	2,76	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

síla-dráha-výpočet Tlačná pružina D-251A

Formulář dotazu Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

Formulář dotazu Tlačná pružina D-251A

Podobné tlačné pružiny pro Tlačná pružina D-251A Pružinová ocel Ø 2 x 16 x 98 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-251A	EN 10270-1	2	18	98	107,012	48,25	49,75	18,5	2,151	100,0 \| 100,0 \| 100,0 \| 100,0
VD-251A	1.4310	2	18	98	91,912	48,25	49,75	18,5	1,848	92,9 \| 100,0 \| 92,9 \| 85,9
VD-251	1.4310	2	18	98	168,164	36,5	61,5	12,5	2,734	83,6 \| 100,0 \| 72,3 \| 78,7

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	43,5 \| 81,8 \| 38,2 \| 10,4
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	49,6 \| 82,3 \| 46,6 \| 19,9
D-180M-13	17	89,4	0,51	EN 10270-1	35,635	19,54	69,86	52,6 \| 81,9 \| 52,3 \| 23,7
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	58,8 \| 84,8 \| 58,5 \| 33,2
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	62,9 \| 88,4 \| 62,1 \| 38,1
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	63,7 \| 87,2 \| 64,9 \| 39,0
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	64,8 \| 89,0 \| 64,4 \| 41,0
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	67,9 \| 88,8 \| 68,5 \| 46,5
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	73,2 \| 86,3 \| 75,8 \| 57,4
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	76,5 \| 89,0 \| 79,8 \| 60,6
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	80,1 \| 92,7 \| 81,7 \| 66,0
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	90,9 \| 95,6 \| 88,5 \| 88,7
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	100,0 \| 100,0 \| 100,0 \| 100,0
D-232T	16	93	2,264	EN 10270-1	122,141	39,04	53,96	92,1 \| 91,3 \| 89,9 \| 95,0
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	78,6 \| 92,7 \| 72,5 \| 70,5
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	78,5 \| 100,0 \| 67,9 \| 67,6
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	77,5 \| 94,2 \| 76,4 \| 62,0
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	74,4 \| 94,4 \| 75,0 \| 53,6
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	64,7 \| 89,0 \| 64,2 \| 41,0
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	60,8 \| 90,2 \| 60,1 \| 32,1
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	59,5 \| 89,0 \| 61,7 \| 27,7
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	59,9 \| 91,0 \| 61,6 \| 27,2
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	57,9 \| 86,2 \| 60,3 \| 27,1
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	53,3 \| 87,8 \| 52,6 \| 19,5
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	54,5 \| 85,9 \| 58,2 \| 19,4
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	47,3 \| 86,0 \| 42,5 \| 13,2
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	46,7 \| 83,0 \| 45,3 \| 11,7
D-313R	18	90,6	36,971	EN 10270-1	764,585	69,92	20,68	38,8 \| 82,7 \| 27,8 \| 5,8

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-251A

Země původu: DE, German; Tlačná pružina D-251A
