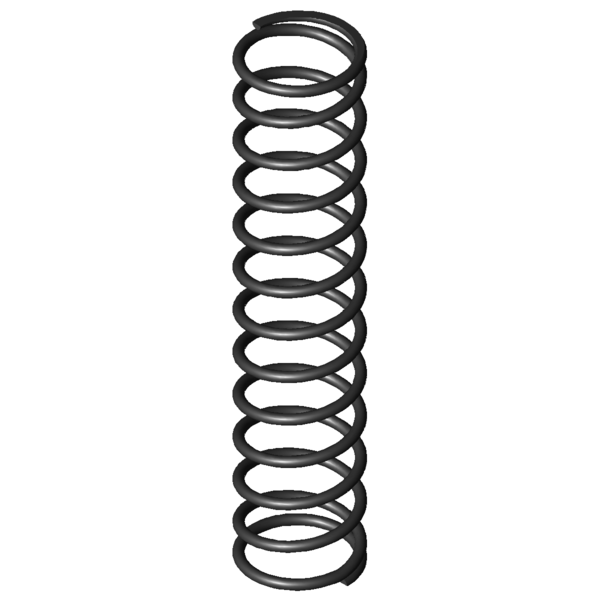

Domov » Výrobek » Tlacné pružiny » d-242a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm Cenová stupnice - Tlačná pružina D-242A Množství Jedn. cena [EUR] 1 5,0100 EUR 2 3,5300 EUR 3 3,3700 EUR 7 2,1400 EUR 17 1,0400 EUR 37 0,6600 EUR 75 0,5000 EUR 125 0,4132 EUR 175 0,3696 EUR 250 0,3256 EUR 350 0,2842 EUR 450 0,2464 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-242A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-242A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 20 mm Střední průměr vinutí De 22 mm Vnější průměr vinutí Dd 17,3 mm Největší průměr trnu Dh 23,1 mm Nejmenší průměr dutinky L0 102 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 122,693 N Maximální síla při statickém zatížení Ln 32,75 mm Nejmenší délka při statickém zatížení sn 69,25 mm Největší dráha pružiny při statickém zatížení Fndyn 117,59 N Maximální síla při dynamickém zatížení Lndyn 35,63 mm Nejmenší délka při dynamickém zatížení shdyn 33,01 mm Největší dráha pružiny při dynamickém zatížení S 8,696 mm Stoupání pružiny (mezi dvěma středy vinutí) n 11,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,772 N/mm Tuhost pružiny Gew 21,0642 g Hmotnost výrobku Fntol 6,75 N (+/-) Tolerance pro statickou maximální sílu Fndtol 6,67 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,45 mm (+/-) Tolerance průměru vinutí L0tol 2,77 mm (+/-) Tolerance délky nenapnuté pružiny PG G - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm síla-dráha-výpočet Tlačná pružina D-242A Formulář dotazu Tlačná pružina D-242A Pružinová ocel Ø 2 x 20 x 102 mm Formulář dotazu Tlačná pružina D-242A Číslo celního sazebníku: 73202081; Tlačná pružina D-242A Země původu: DE, German; Tlačná pružina D-242A Obrázek produktu - Tlacné pružiny D-242A QR-Code: Tlačná pružina D-242A
