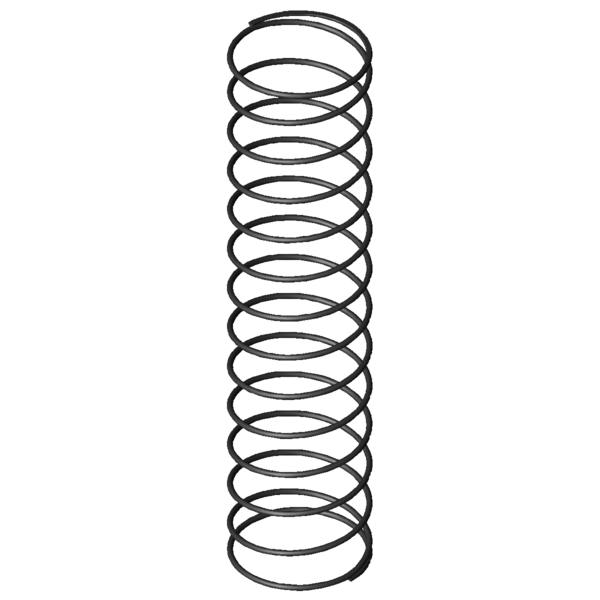

Domov » Výrobek » Tlacné pružiny » d-145dd Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm Cenová stupnice - Tlačná pružina D-145DD Množství Jedn. cena [EUR] 1 4,9400 EUR 2 3,4800 EUR 3 3,3200 EUR 7 1,9900 EUR 17 1,0000 EUR 37 0,6100 EUR 75 0,4600 EUR 125 0,3945 EUR 175 0,3631 EUR 250 0,3193 EUR 350 0,2780 EUR 450 0,2212 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-145DD Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-145DD Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 23 mm Střední průměr vinutí De 24 mm Vnější průměr vinutí Dd 21,1 mm Největší průměr trnu Dh 24,9 mm Nejmenší průměr dutinky L0 101 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 5,046 N Maximální síla při statickém zatížení Ln 25,67 mm Nejmenší délka při statickém zatížení sn 75,33 mm Největší dráha pružiny při statickém zatížení Fndyn 4,671 N Maximální síla při dynamickém zatížení Lndyn 31,26 mm Nejmenší délka při dynamickém zatížení shdyn 69,74 mm Největší dráha pružiny při dynamickém zatížení S 8 mm Stoupání pružiny (mezi dvěma středy vinutí) n 12,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,067 N/mm Tuhost pružiny Gew 6,5045 g Hmotnost výrobku Fntol 0,75 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,7 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,6 mm (+/-) Tolerance průměru vinutí L0tol 15,2 mm (+/-) Tolerance délky nenapnuté pružiny PG F - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm síla-dráha-výpočet Tlačná pružina D-145DD Formulář dotazu Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm Formulář dotazu Tlačná pružina D-145DD Podobné tlačné pružiny pro Tlačná pružina D-145DD Pružinová ocel Ø 1 x 23 x 101 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-145DD EN 10270-1 1 24 101 5,046 25,67 75,33 12,5 0,067 100,0 | 100,0 | 100,0 | 100,0 VD-145DD 1.4310 1 24 101 4,334 25,67 75,33 12,5 0,058 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-145DD 24 101 0,067 EN 10270-1 5,046 25,67 75,33 100,0 | 100,0 | 100,0 | 100,0 D-145DK 21 105 0,069 EN 10270-1 4,925 33,45 71,55 96,1 | 94,6 | 96,3 | 97,3 D-207JN 26,5 105 0,388 EN 10270-1 32,1 22,34 82,66 51,7 | 84,5 | 53,4 | 17,2 D-207JT 22 110 0,479 EN 10270-1 38,851 28,88 81,12 50,1 | 83,4 | 52,9 | 14,0 D-207T 23,6 90 0,502 EN 10270-1 29,66 30,87 59,13 48,1 | 83,3 | 47,8 | 13,4 D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 50,6 | 87,8 | 53,0 | 10,9 D-210 21,6 110 0,982 EN 10270-1 83,358 25,1 84,9 45,2 | 81,4 | 47,4 | 6,8 D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 44,0 | 79,3 | 47,9 | 4,7 D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 44,3 | 80,2 | 48,4 | 4,3 D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 44,0 | 80,2 | 48,0 | 3,8 D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 40,9 | 77,2 | 41,9 | 3,5 D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 43,4 | 79,6 | 47,2 | 3,2 D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 42,0 | 78,2 | 44,9 | 2,8 D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 43,6 | 81,1 | 46,9 | 2,8 D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 39,5 | 77,3 | 39,4 | 1,8 D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 36,7 | 75,3 | 33,1 | 1,8 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202081; Tlačná pružina D-145DD Země původu: DE, German; Tlačná pružina D-145DD Obrázek produktu - Tlacné pružiny D-145DD QR-Code: Tlačná pružina D-145DD
