Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

Cenová stupnice - Tlačná pružina D-239A-04

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

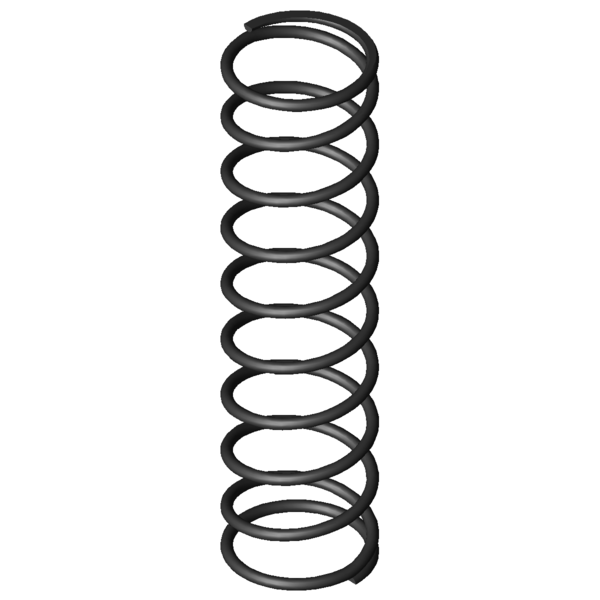

Obrázek produktu Tlačná pružina D-239A-04
Obrázek produktu Tlačná pružina D-239A-04
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-04

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 23 mm Střední průměr vinutí
De 25 mm Vnější průměr vinutí
Dd 20,2 mm Největší průměr trnu
Dh 26,5 mm Nejmenší průměr dutinky
L0 95,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 109,425 N Maximální síla při statickém zatížení
Ln 26,07 mm Nejmenší délka při statickém zatížení
sn 69,43 mm Největší dráha pružiny při statickém zatížení
Fndyn 105,426 N Maximální síla při dynamickém zatížení
Lndyn 28,61 mm Nejmenší délka při dynamickém zatížení
shdyn 32,46 mm Největší dráha pružiny při dynamickém zatížení
S 11 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 8,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 1,576 N/mm Tuhost pružiny
Gew 18,8407 g Hmotnost výrobku
Fntol 6,38 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 6,32 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 3,01 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

síla-dráha-výpočet Tlačná pružina D-239A-04

Formulář dotazu Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

Formulář dotazu Tlačná pružina D-239A-04

Podobné tlačné pružiny pro Tlačná pružina D-239A-04 Pružinová ocel Ø 2 x 23 x 95,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-239A-04 EN 10270-1 2 25 95,5 109,425 26,07 69,43 8,5 1,576 100,0 | 100,0 | 100,0 | 100,0
VD-239A-04 1.4310 2 25 95,5 93,985 26,07 69,43 8,5 1,354 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145DD 24 101 0,067 EN 10270-1 5,046 25,67 75,33 44,3 | 80,2 | 48,4 | 4,3
D-207JN 26,5 105 0,388 EN 10270-1 32,1 22,34 82,66 56,0 | 86,8 | 56,7 | 24,6
D-207T 23,6 90 0,502 EN 10270-1 29,66 30,87 59,13 59,2 | 89,5 | 56,1 | 31,8
D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 64,4 | 87,8 | 66,3 | 39,1
D-207L-01 28 85 0,66 EN 10270-1 45,21 16,47 68,53 66,0 | 86,1 | 70,0 | 41,9
D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 100,0 | 100,0 | 100,0 | 100,0
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 92,4 | 93,9 | 94,5 | 89,0
D-236 27 88,5 1,897 EN 10270-1 125,184 22,5 66 89,8 | 95,1 | 91,2 | 83,1
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 89,1 | 93,5 | 91,0 | 82,6
D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 86,9 | 96,8 | 87,9 | 76,1
D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 81,1 | 95,5 | 82,0 | 65,7
D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 80,6 | 94,5 | 82,3 | 65,0
D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 65,8 | 89,1 | 65,5 | 42,8
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 65,9 | 87,6 | 67,3 | 42,8
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 58,2 | 88,3 | 56,8 | 29,5
D-278B 20,5 95 5,459 EN 10270-1 290,383 41,81 53,2 57,7 | 87,2 | 57,2 | 28,9
D-288Z-33 28 97 6,213 EN 10270-1 374,616 36,71 60,29 56,1 | 84,8 | 58,0 | 25,4
D-288Z-43 27 81,8 7,023 EN 10270-1 318,139 36,5 45,3 51,3 | 81,6 | 49,8 | 22,4
D-307A 23,2 105 7,218 EN 10270-1 216,616 74,99 30,01 50,3 | 82,1 | 46,9 | 21,8
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 51,8 | 83,4 | 52,3 | 19,6
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 47,0 | 83,9 | 41,2 | 15,9
Počet podobných kovových pružin: 20
