Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

Cenová stupnice - Tlačná pružina D-263L

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

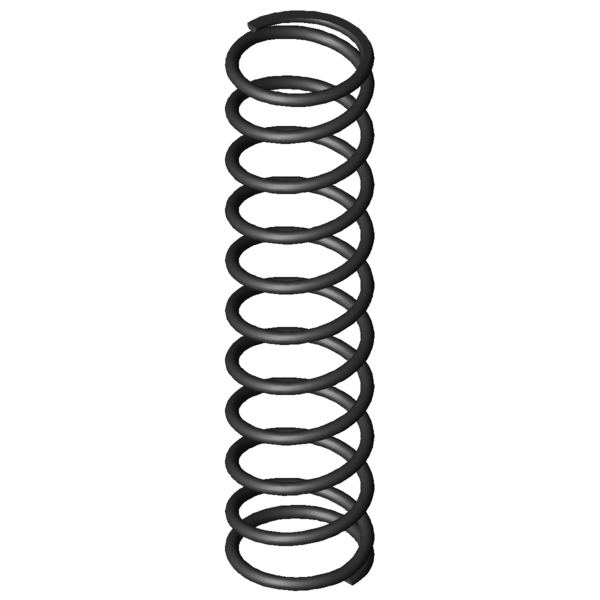

Obrázek produktu Tlačná pružina D-263L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-263L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2,2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	21,8	mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dd	18,9	mm	Největší průměr trnu
Dh	25,1	mm	Nejmenší průměr dutinky
L0	98,9	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	165,929	N	Maximální síla při statickém zatížení
Ln	30,47	mm	Nejmenší délka při statickém zatížení
sn	68,43	mm	Největší dráha pružiny při statickém zatížení
Fndyn	159,645	N	Maximální síla při dynamickém zatížení
Lndyn	33,06	mm	Nejmenší délka při dynamickém zatížení
shdyn	23,86	mm	Největší dráha pružiny při dynamickém zatížení
S	10,179	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,425	N/mm	Tuhost pružiny
Gew	23,6657	g	Hmotnost výrobku
Fntol	8,47	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,38	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	2,47	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

síla-dráha-výpočet Tlačná pružina D-263L

Formulář dotazu Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

Formulář dotazu Tlačná pružina D-263L

Podobné tlačné pružiny pro Tlačná pružina D-263L Pružinová ocel Ø 2,2 x 21,8 x 98,9 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263L	EN 10270-1	2,2	24	98,9	165,929	30,47	68,43	9,5	2,425	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263L	1.4310	2,2	24	98,9	142,516	30,47	68,43	9,5	2,083	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DD	24	101	0,067	EN 10270-1	5,046	25,67	75,33	43,6 \| 81,1 \| 46,9 \| 2,8
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	42,6 \| 75,7 \| 49,3 \| 2,8
D-207JN	26,5	105	0,388	EN 10270-1	32,1	22,34	82,66	50,5 \| 84,3 \| 51,1 \| 16,0
D-207JT	22	110	0,479	EN 10270-1	38,851	28,88	81,12	52,3 \| 83,3 \| 53,9 \| 19,8
D-207T	23,6	90	0,502	EN 10270-1	29,66	30,87	59,13	53,4 \| 87,4 \| 52,1 \| 20,7
D-206B	24	93	0,616	EN 10270-1	48,526	14,28	78,72	56,5 \| 85,9 \| 58,1 \| 25,4
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	63,4 \| 84,2 \| 65,4 \| 40,5
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	75,2 \| 88,0 \| 79,0 \| 58,5
D-239A-04	25	95,5	1,576	EN 10270-1	109,425	26,07	69,43	80,6 \| 94,5 \| 82,3 \| 65,0
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	84,2 \| 93,2 \| 86,4 \| 73,1
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	82,7 \| 91,5 \| 78,1 \| 78,6
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	90,7 \| 93,9 \| 92,7 \| 85,4
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	95,4 \| 92,5 \| 94,7 \| 98,9
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	100,0 \| 100,0 \| 100,0 \| 100,0
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	79,9 \| 92,6 \| 81,2 \| 65,8
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	79,9 \| 91,9 \| 82,1 \| 65,8
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	68,2 \| 91,3 \| 67,7 \| 45,4
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	67,2 \| 89,8 \| 67,4 \| 44,4
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	63,6 \| 85,7 \| 66,2 \| 39,0
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	60,1 \| 86,5 \| 60,2 \| 33,6
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	57,8 \| 86,6 \| 56,1 \| 30,5
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	53,4 \| 86,1 \| 49,6 \| 24,5
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	54,1 \| 86,5 \| 53,0 \| 22,7
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	50,7 \| 85,5 \| 46,3 \| 20,4
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	49,2 \| 85,0 \| 44,6 \| 18,1
D-313M-01	25	95	15,182	EN 10270-1	608,289	54,93	40,07	47,8 \| 84,4 \| 42,9 \| 16,0
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	45,5 \| 81,4 \| 40,0 \| 15,3
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	44,7 \| 81,6 \| 39,4 \| 13,2
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	43,2 \| 83,1 \| 37,3 \| 9,3

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-263L

Země původu: DE, German; Tlačná pružina D-263L

Obrázek produktu - Tlacné pružiny D-263L

QR-Code: Tlačná pružina D-263L

QR-Code - Tlacné pružiny - D-263L | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/d-263l.html
