Tlačná pružina D-145G Pružinová ocel Ø 1 x 16 x 115 mm

Name: D-145G - Tlacné pružiny
SKU: D-145G
Availability: InStock

Cenová stupnice - Tlačná pružina D-145G

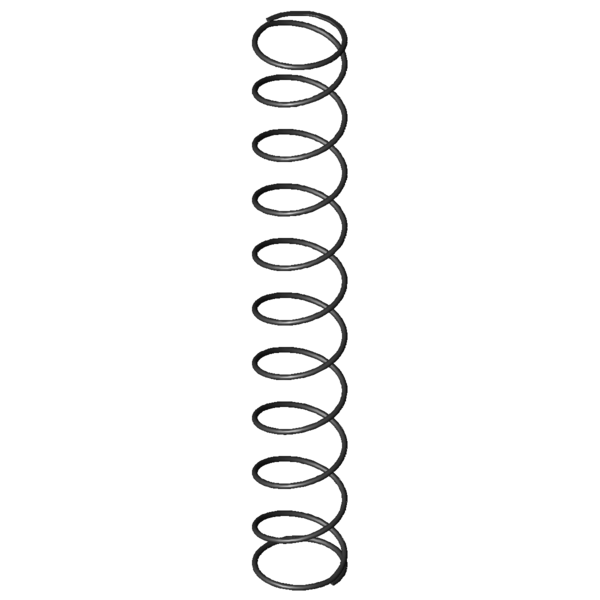

Obrázek produktu Tlačná pružina D-145G

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	17	mm	Vnější průměr vinutí
Dd	14,4	mm	Největší průměr trnu
Dh	18,5	mm	Nejmenší průměr dutinky
L0	115	mm	Délka nenapnuté pružiny
Lk	86,07	mm	Vzpěrná délka
Fn	25,893	N	Maximální síla při statickém zatížení
Ln	16,1	mm	Nejmenší délka při statickém zatížení
sn	98,9	mm	Největší dráha pružiny při statickém zatížení
Fndyn	24,924	N	Maximální síla při dynamickém zatížení
Lndyn	19,8	mm	Nejmenší délka při dynamickém zatížení
shdyn	34,65	mm	Největší dráha pružiny při dynamickém zatížení
S	12	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,262	N/mm	Tuhost pružiny
Gew	3,5887	g	Hmotnost výrobku
Fntol	1,69	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,68	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	4,97	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145G	EN 10270-1	1	17	115	25,893	16,1	98,9	9,5	0,262	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145G	1.4310	1	17	115	22,24	16,1	98,9	9,5	0,225	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-150A	13,5	115	0,232	EN 10270-1	19,236	32,02	82,98	86,9 \| 93,1 \| 79,1 \| 88,5
D-145G	17	115	0,262	EN 10270-1	25,893	16,1	98,9	100,0 \| 100,0 \| 100,0 \| 100,0
D-150	13,5	115	0,282	EN 10270-1	24,9	26,69	88,31	92,9 \| 93,1 \| 92,7 \| 92,9
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	86,1 \| 89,5 \| 89,2 \| 79,5
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	81,6 \| 92,1 \| 81,4 \| 71,1
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	77,1 \| 91,8 \| 78,4 \| 61,1
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	73,0 \| 86,7 \| 76,3 \| 56,1
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	70,3 \| 88,5 \| 71,7 \| 50,6
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	71,3 \| 90,5 \| 72,9 \| 50,5
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	61,7 \| 86,8 \| 61,7 \| 36,6
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	62,5 \| 87,8 \| 65,4 \| 34,3
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	60,1 \| 83,0 \| 63,5 \| 33,7
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	58,8 \| 86,5 \| 58,2 \| 31,7
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	57,0 \| 84,9 \| 56,3 \| 29,7
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	55,3 \| 83,0 \| 56,8 \| 26,2
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	55,0 \| 83,7 \| 55,2 \| 26,1
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	54,8 \| 87,2 \| 54,9 \| 22,2

Počet podobných kovových pružin: 16
