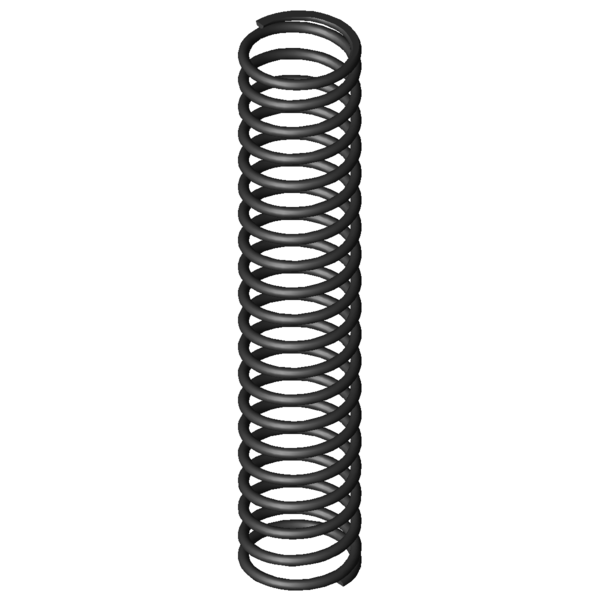

Domov » Výrobek » Tlacné pružiny » d-348a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm Cenová stupnice - Tlačná pružina D-348A Množství Jedn. cena [EUR] 1 13,8800 EUR 2 11,0500 EUR 3 6,5900 EUR 7 4,6100 EUR 17 2,9500 EUR 37 2,4600 EUR 75 2,3800 EUR 125 2,3621 EUR 175 2,3490 EUR 250 2,3059 EUR 350 2,2597 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-348A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-348A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 50 mm Střední průměr vinutí De 55 mm Vnější průměr vinutí Dd 43,7 mm Největší průměr trnu Dh 56,8 mm Nejmenší průměr dutinky L0 280 mm Délka nenapnuté pružiny Lk 138,22 mm Vzpěrná délka Fn 425,053 N Maximální síla při statickém zatížení Ln 125,63 mm Nejmenší délka při statickém zatížení sn 154,38 mm Největší dráha pružiny při statickém zatížení Fndyn 393,21 N Maximální síla při dynamickém zatížení Lndyn 137,19 mm Nejmenší délka při dynamickém zatížení shdyn 115,71 mm Největší dráha pružiny při dynamickém zatížení S 14,865 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 2,753 N/mm Tuhost pružiny Gew 499,786 g Hmotnost výrobku Fntol 28,41 N (+/-) Tolerance pro statickou maximální sílu Fndtol 27,93 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,8 mm (+/-) Tolerance průměru vinutí L0tol 8 mm (+/-) Tolerance délky nenapnuté pružiny PG AH - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm síla-dráha-výpočet Tlačná pružina D-348A Formulář dotazu Tlačná pružina D-348A Pružinová ocel Ø 5 x 50 x 280 mm Formulář dotazu Tlačná pružina D-348A Číslo celního sazebníku: 73202081; Tlačná pružina D-348A Země původu: DE, German; Tlačná pružina D-348A Obrázek produktu - Tlacné pružiny D-348A QR-Code: Tlačná pružina D-348A
