Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

Cenová stupnice - Tlačná pružina VD-348

Množství	Jedn. cena [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Tlačná pružina Nakoupit

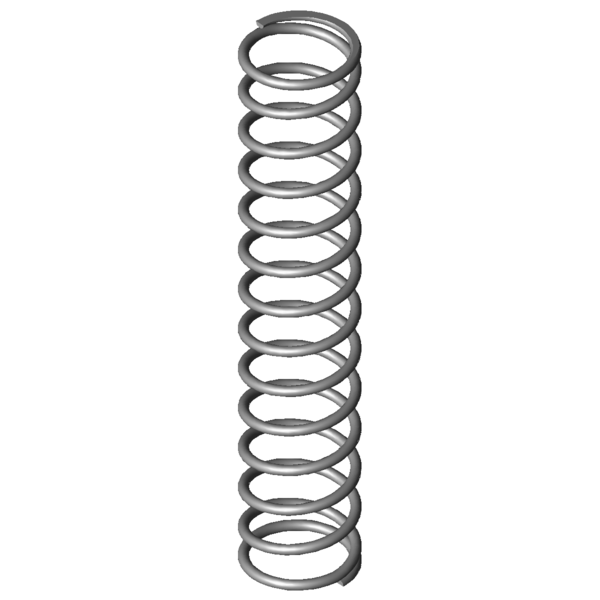

Obrázek produktu Tlačná pružina VD-348

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-348

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	55	mm	Vnější průměr vinutí
Dd	43,7	mm	Největší průměr trnu
Dh	56,8	mm	Nejmenší průměr dutinky
L0	280	mm	Délka nenapnuté pružiny
Lk	138,22	mm	Vzpěrná délka
Fn	671,563	N	Maximální síla při statickém zatížení
Ln	88,13	mm	Nejmenší délka při statickém zatížení
sn	191,88	mm	Největší dráha pružiny při statickém zatížení
Fndyn	621,25	N	Maximální síla při dynamickém zatížení
Lndyn	102,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	32,51	mm	Největší dráha pružiny při dynamickém zatížení
S	22	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,5	N/mm	Tuhost pružiny
Gew	353,5072	g	Hmotnost výrobku
Fntol	34,77	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	34,29	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	5,65	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AK	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

síla-dráha-výpočet Tlačná pružina VD-348

Formulář dotazu Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

Formulář dotazu Tlačná pružina VD-348

Podobné tlačné pružiny pro Tlačná pružina VD-348 Nerezová ocel Ø 5 x 50 x 280 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-348	1.4310	5	55	280	671,563	88,13	191,88	12,5	3,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-348	EN 10270-1	5	55	280	781,891	88,13	191,88	12,5	4,075	92,9 \| 100,0 \| 92,9 \| 85,9
D-348A	EN 10270-1	5	55	280	425,053	125,63	154,38	18,5	2,753	83,5 \| 100,0 \| 71,9 \| 78,7

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	50,1 \| 80,7 \| 51,7 \| 17,8
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	51,9 \| 85,1 \| 50,8 \| 19,9
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	54,2 \| 83,2 \| 57,8 \| 21,6
VD-292A	43,2	275	0,775	1.4310	146,929	85,4	189,61	54,2 \| 80,3 \| 60,3 \| 22,1
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	54,0 \| 83,8 \| 53,5 \| 24,6
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	57,8 \| 87,3 \| 58,5 \| 27,7
VD-292	43,2	275	1,147	1.4310	246,837	59,78	215,23	58,7 \| 80,3 \| 63,0 \| 32,8
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	61,9 \| 86,4 \| 65,0 \| 34,3
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	64,3 \| 87,3 \| 64,6 \| 41,0
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	67,6 \| 85,3 \| 65,5 \| 52,0
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	73,6 \| 86,8 \| 73,8 \| 60,2
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	78,3 \| 100,0 \| 67,4 \| 67,6
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	82,1 \| 91,5 \| 84,4 \| 70,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	85,9 \| 94,6 \| 70,6 \| 92,6
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	100,0 \| 100,0 \| 100,0 \| 100,0
VD-354	45	300	4,619	1.4310	828,488	120,63	179,37	84,9 \| 91,7 \| 87,3 \| 75,8
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	72,2 \| 88,8 \| 69,2 \| 58,7
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	64,8 \| 84,9 \| 66,8 \| 42,8
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	64,1 \| 88,8 \| 63,9 \| 39,7
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	61,8 \| 87,8 \| 60,9 \| 36,6
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	58,1 \| 87,8 \| 56,3 \| 30,1
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	52,6 \| 85,7 \| 48,8 \| 23,2
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	45,2 \| 79,8 \| 40,5 \| 15,3
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	45,4 \| 80,8 \| 40,6 \| 14,9
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	43,4 \| 82,7 \| 35,9 \| 11,6
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	41,7 \| 79,4 \| 34,0 \| 11,6
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	43,3 \| 83,5 \| 34,9 \| 11,5
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	39,5 \| 78,1 \| 31,0 \| 9,4
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	33,2 \| 75,4 \| 20,2 \| 4,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	32,8 \| 78,3 \| 17,3 \| 2,7

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina VD-348

Země původu: DE, German; Tlačná pružina VD-348
