Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

Cenová stupnice - Tlačná pružina VD-414M-05

Množství Jedn. cena [EUR]
1 28,6200 EUR
2 22,8000 EUR
3 21,1300 EUR
7 19,5000 EUR
17 18,2300 EUR
37 16,3700 EUR
75 16,0500 EUR
125 16,0500 EUR
175 16,0500 EUR
250 16,0500 EUR
350 16,0500 EUR

Tlačná pružina Nakoupit

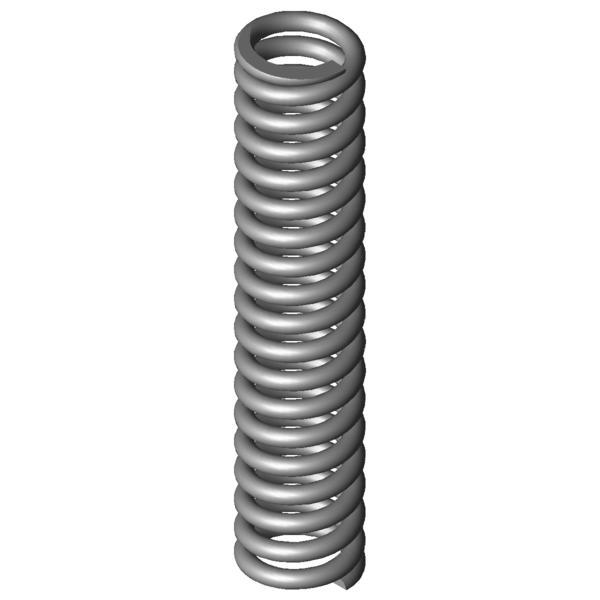

Obrázek produktu Tlačná pružina VD-414M-05
Obrázek produktu Tlačná pružina VD-414M-05
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-414M-05

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 48 mm Střední průměr vinutí
De 57 mm Vnější průměr vinutí
Dd 37,8 mm Největší průměr trnu
Dh 58,4 mm Nejmenší průměr dutinky
L0 276 mm Délka nenapnuté pružiny
Lk 141 mm Vzpěrná délka
Fn 2539,701 N Maximální síla při statickém zatížení
Ln 192,83 mm Nejmenší délka při statickém zatížení
sn 83,17 mm Největší dráha pružiny při statickém zatížení
Fndyn 2206,497 N Maximální síla při dynamickém zatížení
Lndyn 203,74 mm Nejmenší délka při dynamickém zatížení
shdyn 27,29 mm Největší dráha pružiny při dynamickém zatížení
S 15,706 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 17 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 30,536 N/mm Tuhost pružiny
Gew 1440,7879 g Hmotnost výrobku
Fntol 209 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 203 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 4,58 mm (+/-) Tolerance délky nenapnuté pružiny
PG #BB - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

síla-dráha-výpočet Tlačná pružina VD-414M-05

Formulář dotazu Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

Formulář dotazu Tlačná pružina VD-414M-05

Podobné tlačné pružiny pro Tlačná pružina VD-414M-05 Nerezová ocel Ø 9 x 48 x 276 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-414M-05 1.4310 9 57 276 2539,701 192,83 83,17 17 30,536 100,0 | 100,0 | 100,0 | 100,0
D-414M-05 EN 10270-1 9 57 276 2956,938 192,83 83,17 17 35,552 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-342 68 275 2,573 1.4310 535,526 66,87 208,13 39,5 | 79,7 | 30,5 | 8,4
VD-347A 55 235 3,241 1.4310 455,729 94,38 140,63 42,7 | 79,1 | 38,5 | 10,6
VD-348 55 280 3,5 1.4310 671,563 88,13 191,88 43,3 | 83,5 | 34,9 | 11,5
VD-378A 56,3 250 5,961 1.4310 585,228 151,82 98,18 53,3 | 86,5 | 53,9 | 19,5
VD-377A 56,3 217 8,168 1.4310 839,767 114,19 102,81 55,4 | 82,5 | 57,0 | 26,7
VD-378 56,3 250 8,822 1.4310 1264,448 106,67 143,33 56,4 | 86,5 | 53,9 | 28,9
VD-384A 46,3 280 9,572 1.4310 985,004 177,1 102,9 58,1 | 83,3 | 59,8 | 31,3
VD-384 46,3 280 11,642 1.4310 1538,428 147,85 132,15 61,0 | 83,3 | 61,8 | 38,1
VD-389NA 50 265 15,099 1.4310 1650,599 155,68 109,32 69,1 | 87,2 | 70,5 | 49,4
VD-409 58 340 15,498 1.4310 2363,939 187,47 152,53 71,3 | 89,4 | 73,8 | 50,8
VD-408 58 230 22,938 1.4310 2251,11 131,86 98,14 84,0 | 90,2 | 86,7 | 75,1
VD-414M 63 281 23,522 1.4310 2399,593 178,98 102,02 87,1 | 96,2 | 88,0 | 77,0
VD-414 48 275 30,27 1.4310 2744 184,35 90,65 94,1 | 90,9 | 92,2 | 99,1
VD-413A 48 248 30,27 1.4310 1926,703 184,35 63,65 87,7 | 87,7 | 76,2 | 99,1
VD-414M-05 57 276 30,536 1.4310 2539,701 192,83 83,17 100,0 | 100,0 | 100,0 | 100,0
VD-414M-04 57 230 37,079 1.4310 2522,252 161,98 68,02 89,1 | 94,4 | 90,5 | 82,4
VD-438 60 230 56 1.4310 3797,5 162,19 67,81 72,7 | 89,4 | 74,2 | 54,5
VD-447 50 239 88,206 1.4310 3949,849 194,22 44,78 60,6 | 88,1 | 59,1 | 34,6
VD-445D 55 238 128,029 1.4310 5492,455 195,1 42,9 54,6 | 90,9 | 48,9 | 23,9
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina VD-414M-05

Země původu: DE, German; Tlačná pružina VD-414M-05
