Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

Cenová stupnice - Tlačná pružina VD-414M-04

Množství Jedn. cena [EUR]
1 18,6200 EUR
2 14,8300 EUR
3 11,1000 EUR
7 9,4000 EUR
17 7,8300 EUR
37 6,8300 EUR
75 6,7200 EUR
125 6,7200 EUR
175 6,7200 EUR
250 6,7200 EUR
350 6,7200 EUR

Tlačná pružina Nakoupit

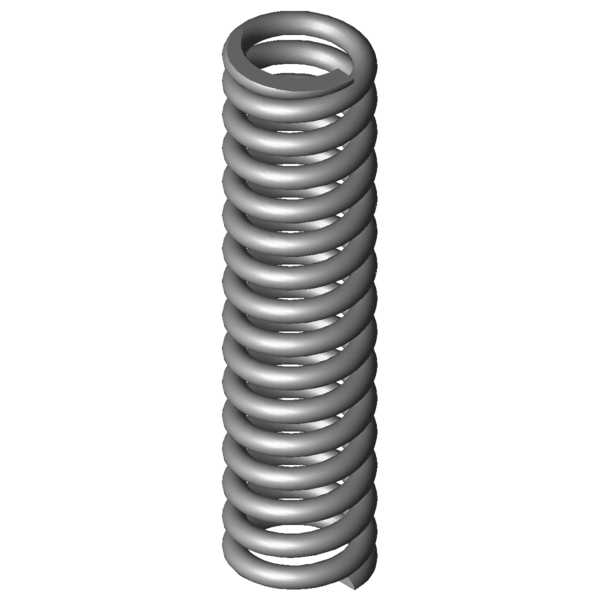

Obrázek produktu Tlačná pružina VD-414M-04
Obrázek produktu Tlačná pružina VD-414M-04
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-414M-04

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 48 mm Střední průměr vinutí
De 57 mm Vnější průměr vinutí
Dd 37,8 mm Největší průměr trnu
Dh 58,4 mm Nejmenší průměr dutinky
L0 230 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 2522,252 N Maximální síla při statickém zatížení
Ln 161,98 mm Nejmenší délka při statickém zatížení
sn 68,02 mm Největší dráha pružiny při statickém zatížení
Fndyn 2189,136 N Maximální síla při dynamickém zatížení
Lndyn 170,96 mm Nejmenší délka při dynamickém zatížení
shdyn 22,81 mm Největší dráha pružiny při dynamickém zatížení
S 15,786 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 14 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 37,079 N/mm Tuhost pružiny
Gew 1213,2951 g Hmotnost výrobku
Fntol 213 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 207 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 3,86 mm (+/-) Tolerance délky nenapnuté pružiny
PG #AX - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

síla-dráha-výpočet Tlačná pružina VD-414M-04

Formulář dotazu Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

Formulář dotazu Tlačná pružina VD-414M-04

Podobné tlačné pružiny pro Tlačná pružina VD-414M-04 Nerezová ocel Ø 9 x 48 x 230 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-414M-04 1.4310 9 57 230 2522,252 161,98 68,02 14 37,079 100,0 | 100,0 | 100,0 | 100,0
D-414M-04 EN 10270-1 9 57 230 2936,622 161,98 68,02 14 43,17 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-364R-44 54 200 4,103 1.4310 259,411 136,77 63,23 48,0 | 81,3 | 51,6 | 11,1
VD-347 55 195 5,147 1.4310 678,768 63,13 131,88 44,0 | 78,9 | 39,2 | 13,9
VD-364H 60 213 5,206 1.4310 712,402 76,17 136,83 45,3 | 82,9 | 39,0 | 14,0
VD-378A 56,3 250 5,961 1.4310 585,228 151,82 98,18 49,7 | 86,9 | 46,2 | 16,1
VD-372 69,3 235 6,485 1.4310 1008,22 79,54 155,46 47,6 | 83,4 | 41,9 | 17,5
VD-377A 56,3 217 8,168 1.4310 839,767 114,19 102,81 53,2 | 87,7 | 49,7 | 22,0
VD-378 56,3 250 8,822 1.4310 1264,448 106,67 143,33 53,2 | 86,9 | 48,8 | 23,8
VD-364R-84 46 220 9,578 1.4310 751,85 141,5 78,5 55,0 | 81,0 | 58,2 | 25,8
VD-377 56,3 175 12,973 1.4310 1277,006 76,56 98,44 58,8 | 81,6 | 59,9 | 35,0
VD-389N 50 228 17,048 1.4310 1508,86 139,49 88,51 67,5 | 88,2 | 68,3 | 46,0
VD-389N-05 46 236 22,135 1.4310 2071,54 142,41 93,59 74,1 | 85,3 | 77,4 | 59,7
VD-408 58 230 22,938 1.4310 2251,11 131,86 98,14 79,0 | 95,7 | 79,3 | 61,9
VD-413A 48 248 30,27 1.4310 1926,703 184,35 63,65 85,1 | 88,6 | 85,0 | 81,6
VD-414M-05 57 276 30,536 1.4310 2539,701 192,83 83,17 89,1 | 94,4 | 90,5 | 82,4
VD-414M-04 57 230 37,079 1.4310 2522,252 161,98 68,02 100,0 | 100,0 | 100,0 | 100,0
VD-414M-03 57 184 47,191 1.4310 2495,286 131,12 52,88 86,8 | 93,3 | 88,3 | 78,6
VD-438 60 230 56 1.4310 3797,5 162,19 67,81 81,4 | 95,0 | 83,1 | 66,2
VD-447 50 239 88,206 1.4310 3949,849 194,22 44,78 66,1 | 91,3 | 64,8 | 42,0
VD-445D 55 238 128,029 1.4310 5492,455 195,1 42,9 59,3 | 94,4 | 54,5 | 29,0
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina VD-414M-04
