Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

Cenová stupnice - Tlačná pružina VD-347

Množství	Jedn. cena [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Tlačná pružina Nakoupit

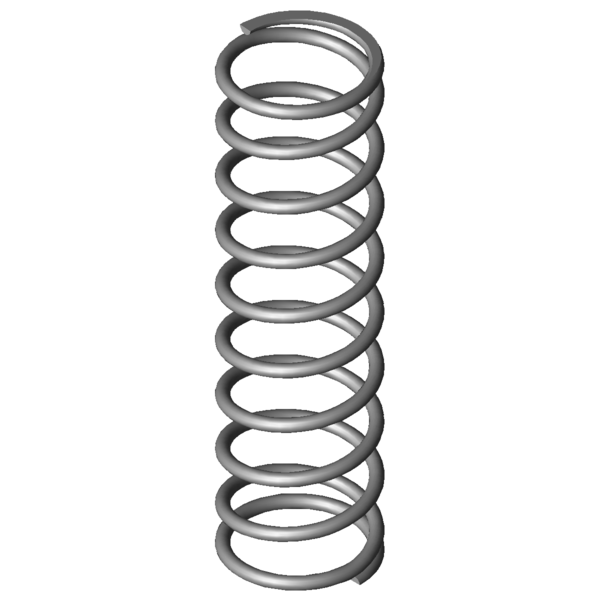

Obrázek produktu Tlačná pružina VD-347

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-347

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	55	mm	Vnější průměr vinutí
Dd	43,7	mm	Největší průměr trnu
Dh	56,8	mm	Nejmenší průměr dutinky
L0	195	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	678,768	N	Maximální síla při statickém zatížení
Ln	63,13	mm	Nejmenší délka při statickém zatížení
sn	131,88	mm	Největší dráha pružiny při statickém zatížení
Fndyn	623,051	N	Maximální síla při dynamickém zatížení
Lndyn	73,95	mm	Nejmenší délka při dynamickém zatížení
shdyn	21,91	mm	Největší dráha pružiny při dynamickém zatížení
S	22,353	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,147	N/mm	Tuhost pružiny
Gew	255,9879	g	Hmotnost výrobku
Fntol	36,32	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	35,85	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	4,08	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AH	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

síla-dráha-výpočet Tlačná pružina VD-347

Formulář dotazu Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

Formulář dotazu Tlačná pružina VD-347

Podobné tlačné pružiny pro Tlačná pružina VD-347 Nerezová ocel Ø 5 x 50 x 195 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-347	1.4310	5	55	195	678,768	63,13	131,88	8,5	5,147	100,0 \| 100,0 \| 100,0 \| 100,0
D-347	EN 10270-1	5	55	195	790,28	63,13	131,88	8,5	5,993	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	43,4 \| 75,8 \| 44,9 \| 9,5
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	50,3 \| 81,1 \| 51,9 \| 17,8
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	55,5 \| 85,4 \| 57,8 \| 23,3
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	55,1 \| 80,5 \| 61,6 \| 23,3
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	58,6 \| 86,7 \| 60,1 \| 28,9
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	60,5 \| 85,6 \| 63,4 \| 32,6
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	65,1 \| 92,6 \| 66,0 \| 36,8
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	64,5 \| 87,7 \| 64,8 \| 41,0
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	73,3 \| 93,2 \| 73,2 \| 53,6
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	79,2 \| 94,3 \| 80,5 \| 63,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	82,2 \| 96,4 \| 79,3 \| 71,0
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	84,7 \| 92,3 \| 83,9 \| 77,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	72,6 \| 95,0 \| 43,1 \| 79,7
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	80,9 \| 92,3 \| 60,7 \| 89,7
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	95,4 \| 91,4 \| 95,8 \| 98,9
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	84,8 \| 92,3 \| 86,9 \| 75,3
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	82,4 \| 93,0 \| 83,9 \| 70,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	77,6 \| 88,6 \| 80,1 \| 64,2
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	77,1 \| 89,0 \| 79,4 \| 63,0
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	77,3 \| 91,0 \| 79,1 \| 61,7
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	63,5 \| 87,8 \| 58,3 \| 44,2
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	64,2 \| 88,9 \| 63,9 \| 39,7
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	58,0 \| 87,8 \| 56,1 \| 29,9
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	49,6 \| 84,9 \| 45,1 \| 18,9
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	44,0 \| 78,9 \| 39,2 \| 13,9
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	43,1 \| 78,2 \| 37,8 \| 13,4
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	43,1 \| 82,4 \| 35,4 \| 11,5
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	42,2 \| 82,1 \| 33,6 \| 10,9
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	34,6 \| 77,3 \| 22,4 \| 4,0

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina VD-347

Země původu: DE, German; Tlačná pružina VD-347
