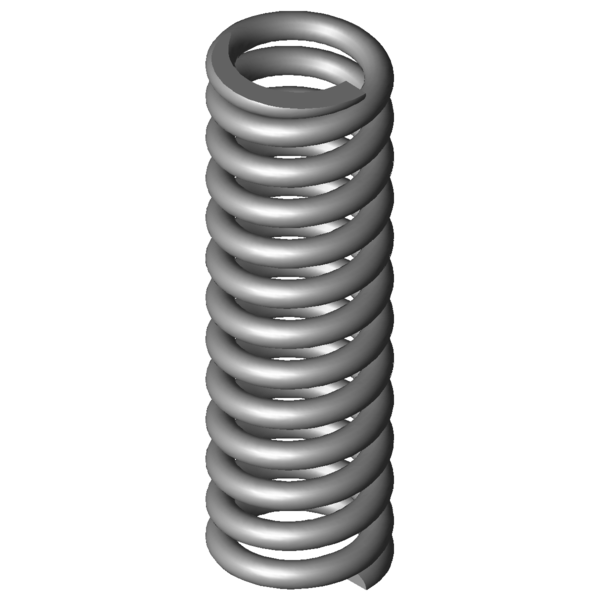

Tlačná pružina VD-414M-03 Nerezová ocel Ø 9 x 48 x 184 mm

Name: VD-414M-03 - Tlacné pružiny
SKU: VD-414M-03
Availability: InStock

Cenová stupnice - Tlačná pružina VD-414M-03

Obrázek produktu Tlačná pružina VD-414M-03

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	48	mm	Střední průměr vinutí
De	57	mm	Vnější průměr vinutí
Dd	37,8	mm	Největší průměr trnu
Dh	58,4	mm	Nejmenší průměr dutinky
L0	184	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	2495,286	N	Maximální síla při statickém zatížení
Ln	131,12	mm	Nejmenší délka při statickém zatížení
sn	52,88	mm	Největší dráha pružiny při statickém zatížení
Fndyn	2161,832	N	Maximální síla při dynamickém zatížení
Lndyn	138,19	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,14	mm	Největší dráha pružiny při dynamickém zatížení
S	15,909	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	47,191	N/mm	Tuhost pružiny
Gew	985,8023	g	Hmotnost výrobku
Fntol	219	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	213	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	3,13	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	###AW	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny
