Tlačná pružina VD-437 Nerezová ocel Ø 10 x 50 x 165 mm

Name: VD-437 - Tlacné pružiny
SKU: VD-437
Availability: InStock

Cenová stupnice - Tlačná pružina VD-437

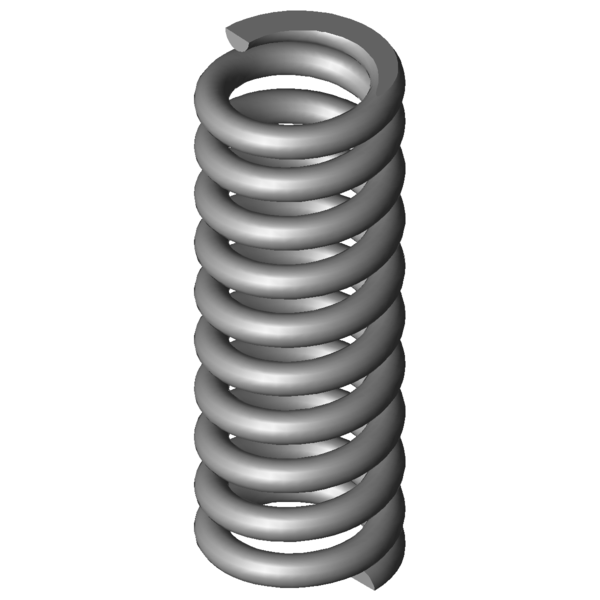

Obrázek produktu Tlačná pružina VD-437

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dd	38	mm	Největší průměr trnu
Dh	62	mm	Nejmenší průměr dutinky
L0	165	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	3978,676	N	Maximální síla při statickém zatížení
Ln	116,69	mm	Nejmenší délka při statickém zatížení
sn	48,31	mm	Největší dráha pružiny při statickém zatížení
Fndyn	3497,529	N	Maximální síla při dynamickém zatížení
Lndyn	122,53	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,45	mm	Největší dráha pružiny při dynamickém zatížení
S	18,235	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	82,353	N/mm	Tuhost pružiny
Gew	1023,9518	g	Hmotnost výrobku
Fntol	315	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	307	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	2,57	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	###AW	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-437	1.4310	10	60	165	3978,676	116,69	48,31	8,5	82,353	100,0 \| 100,0 \| 100,0 \| 100,0
D-437	EN 10270-1	10	60	165	4632,316	116,69	48,31	8,5	95,882	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	38,3 \| 76,6 \| 31,6 \| 6,6
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,3 \| 71,3 \| 79,5 \| 75,0
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	42,2 \| 75,9 \| 43,3 \| 7,4
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	40,7 \| 80,9 \| 32,5 \| 8,9
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	42,2 \| 83,3 \| 33,5 \| 9,7
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	42,6 \| 77,5 \| 39,4 \| 10,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	43,4 \| 81,2 \| 36,9 \| 12,2
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	46,7 \| 83,7 \| 40,6 \| 15,8
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	48,2 \| 80,6 \| 48,4 \| 15,8
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	65,6 \| 91,2 \| 64,7 \| 41,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	66,0 \| 88,6 \| 68,4 \| 41,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	69,3 \| 92,5 \| 68,8 \| 46,6
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	75,3 \| 91,6 \| 77,0 \| 57,3
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	79,4 \| 89,5 \| 69,8 \| 78,8
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	100,0 \| 100,0 \| 100,0 \| 100,0
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	78,7 \| 92,2 \| 75,2 \| 68,6

Počet podobných kovových pružin: 15
