Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

Cenová stupnice - Tlačná pružina VD-414M-02

Množství Jedn. cena [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Tlačná pružina Nakoupit

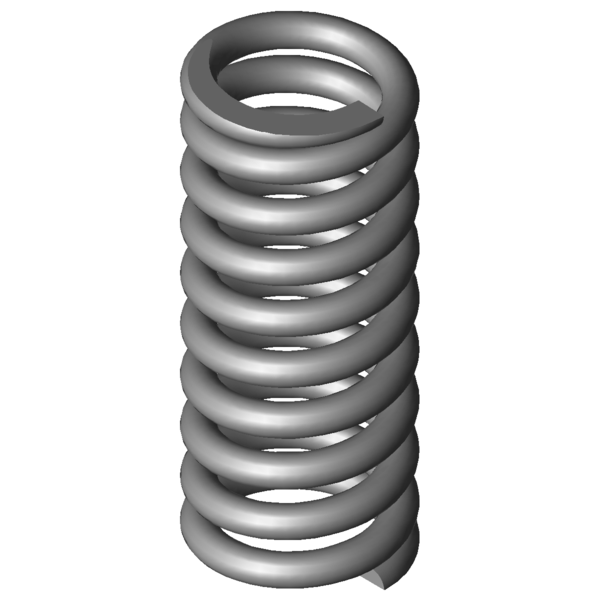

Obrázek produktu Tlačná pružina VD-414M-02
Obrázek produktu Tlačná pružina VD-414M-02
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-414M-02

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 48 mm Střední průměr vinutí
De 57 mm Vnější průměr vinutí
Dd 37,8 mm Největší průměr trnu
Dh 58,4 mm Nejmenší průměr dutinky
L0 138 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 2448,094 N Maximální síla při statickém zatížení
Ln 100,27 mm Nejmenší délka při statickém zatížení
sn 37,73 mm Největší dráha pružiny při statickém zatížení
Fndyn 2114,7 N Maximální síla při dynamickém zatížení
Lndyn 105,41 mm Nejmenší délka při dynamickém zatížení
shdyn 13,57 mm Největší dráha pružiny při dynamickém zatížení
S 16,125 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 8 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 64,888 N/mm Tuhost pružiny
Gew 758,3094 g Hmotnost výrobku
Fntol 229 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 223 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 2,4 mm (+/-) Tolerance délky nenapnuté pružiny
PG #AU - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

síla-dráha-výpočet Tlačná pružina VD-414M-02

Formulář dotazu Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

Formulář dotazu Tlačná pružina VD-414M-02

Podobné tlačné pružiny pro Tlačná pružina VD-414M-02 Nerezová ocel Ø 9 x 48 x 138 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-414M-02 1.4310 9 57 138 2448,094 100,27 37,73 8 64,888 100,0 | 100,0 | 100,0 | 100,0
D-414M-02 EN 10270-1 9 57 138 2850,281 100,27 37,73 8 75,548 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 45,1 | 83,0 | 38,4 | 13,9
VD-351B 45 130 9,494 1.4310 628,337 63,82 66,18 44,1 | 76,2 | 41,3 | 14,6
VD-352 45 140 10,053 1.4310 795,884 60,83 79,17 44,4 | 77,7 | 40,1 | 15,5
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 47,4 | 81,4 | 43,3 | 17,4
VD-364J-23 48 135 12,271 1.4310 838,71 66,65 68,35 48,2 | 81,0 | 44,7 | 18,9
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 48,8 | 82,4 | 45,0 | 19,1
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 51,9 | 89,1 | 46,5 | 20,0
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 56,9 | 84,0 | 55,9 | 30,9
VD-382 46,3 135 25,338 1.4310 1526,786 74,74 60,26 61,5 | 83,0 | 62,5 | 39,0
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 64,6 | 89,2 | 64,4 | 40,2
VD-389M 50 145 27,814 1.4310 1504,374 90,91 54,09 65,1 | 86,9 | 65,6 | 42,9
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 72,6 | 93,7 | 72,1 | 52,0
VD-407 58 160 33,732 1.4310 2199,838 94,78 65,22 72,3 | 91,1 | 73,9 | 52,0
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 86,3 | 89,0 | 89,7 | 80,3
VD-414M-02 57 138 64,888 1.4310 2448,094 100,27 37,73 100,0 | 100,0 | 100,0 | 100,0
VD-412 48 135 65,882 1.4310 2744 93,35 41,65 92,9 | 90,3 | 89,9 | 98,5
VD-437 60 165 82,353 1.4310 3978,676 116,69 48,31 79,4 | 89,5 | 69,8 | 78,8
VD-445 55 140 120,027 1.4310 3549,211 110,43 29,57 74,3 | 95,0 | 73,7 | 54,1
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 70,2 | 88,2 | 71,4 | 51,0
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina VD-414M-02

Země původu: DE, German; Tlačná pružina VD-414M-02
