Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

Cenová stupnice - Tlačná pružina D-414M

Množství	Jedn. cena [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,3137 EUR
175	7,2307 EUR
250	6,9982 EUR
350	6,7990 EUR

Tlačná pružina Nakoupit

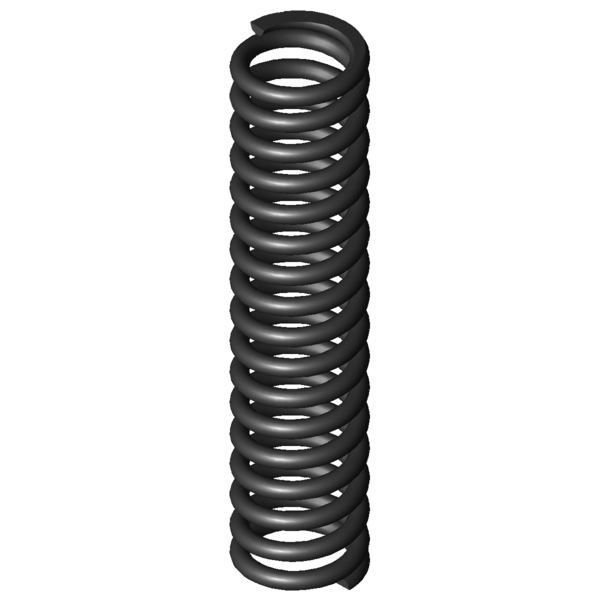

Obrázek produktu Tlačná pružina D-414M

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-414M

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	54	mm	Střední průměr vinutí
De	63	mm	Vnější průměr vinutí
Dd	43	mm	Největší průměr trnu
Dh	65	mm	Nejmenší průměr dutinky
L0	281	mm	Délka nenapnuté pružiny
Lk	79,51	mm	Vzpěrná délka
Fn	2793,812	N	Maximální síla při statickém zatížení
Ln	178,98	mm	Nejmenší délka při statickém zatížení
sn	102,02	mm	Největší dráha pružiny při statickém zatížení
Fndyn	2499,772	N	Maximální síla při dynamickém zatížení
Lndyn	189,72	mm	Nejmenší délka při dynamickém zatížení
shdyn	51,86	mm	Největší dráha pružiny při dynamickém zatížení
S	17,548	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	27,386	N/mm	Tuhost pružiny
Gew	1492,9217	g	Hmotnost výrobku
Fntol	170	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	166	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	4,71	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AY	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

síla-dráha-výpočet Tlačná pružina D-414M

Formulář dotazu Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

Formulář dotazu Tlačná pružina D-414M

Podobné tlačné pružiny pro Tlačná pružina D-414M Pružinová ocel Ø 9 x 54 x 281 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414M	EN 10270-1	9	63	281	2793,812	178,98	102,02	15,5	27,386	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M	1.4310	9	63	281	2399,593	178,98	102,02	15,5	23,522	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	40,0 \| 78,9 \| 33,0 \| 8,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	43,8 \| 80,8 \| 40,6 \| 10,1
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	40,1 \| 74,4 \| 35,6 \| 10,4
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	42,9 \| 82,0 \| 35,7 \| 10,9
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	43,6 \| 79,6 \| 37,7 \| 13,6
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	45,4 \| 80,8 \| 40,6 \| 14,9
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	56,1 \| 82,8 \| 60,3 \| 25,3
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	54,3 \| 81,5 \| 53,8 \| 27,6
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	60,7 \| 82,8 \| 61,9 \| 37,5
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	63,9 \| 81,0 \| 70,1 \| 40,7
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	69,8 \| 90,4 \| 70,3 \| 48,8
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	67,1 \| 81,0 \| 70,7 \| 49,5
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	76,4 \| 83,8 \| 81,1 \| 64,2
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	93,4 \| 87,6 \| 95,0 \| 97,5
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	84,6 \| 91,6 \| 78,2 \| 84,0
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	84,5 \| 87,6 \| 88,2 \| 77,7
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	87,1 \| 96,2 \| 88,0 \| 77,0
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	77,0 \| 89,7 \| 79,1 \| 62,2
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	71,6 \| 86,5 \| 68,2 \| 60,2
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	65,3 \| 89,0 \| 64,8 \| 42,0
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	65,0 \| 84,8 \| 69,6 \| 40,5
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	56,7 \| 88,7 \| 54,4 \| 27,0

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-414M

Země původu: DE, German; Tlačná pružina D-414M
