Tlačná pružina D-496 Pružinová ocel Ø 11 x 64 x 300 mm

Name: D-496 - Tlacné pružiny
SKU: D-496
Availability: InStock

Cenová stupnice - Tlačná pružina D-496

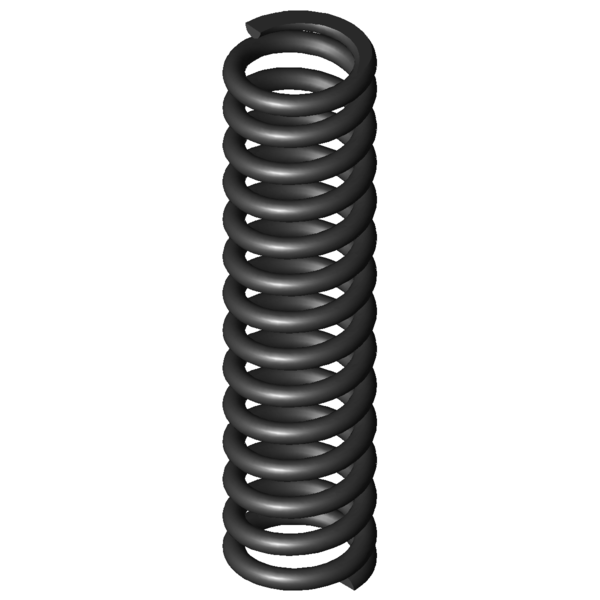

Obrázek produktu Tlačná pružina D-496

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	11	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	64	mm	Střední průměr vinutí
De	75	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	300	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	5451,674	N	Maximální síla při statickém zatížení
Ln	180,23	mm	Nejmenší délka při statickém zatížení
sn	119,77	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	23,12	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	45,519	N/mm	Tuhost pružiny
Gew	2190,0476	g	Hmotnost výrobku
Fntol	279	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	4,35	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-496	EN 10270-1	11	75	300	5451,674	180,23	119,77	12,5	45,519	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	42,6 \| 83,3 \| 36,8 \| 7,6
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	41,9 \| 79,3 \| 38,7 \| 7,6
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	43,8 \| 76,2 \| 45,6 \| 9,5
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	42,5 \| 79,3 \| 36,9 \| 11,3
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	44,2 \| 80,4 \| 40,8 \| 11,5
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	47,3 \| 76,0 \| 49,3 \| 16,6
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	48,8 \| 84,1 \| 44,8 \| 17,5
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	50,2 \| 82,8 \| 49,9 \| 18,0
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	51,4 \| 84,3 \| 48,7 \| 21,1
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	58,3 \| 89,1 \| 56,5 \| 29,3
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	71,6 \| 86,5 \| 68,2 \| 60,2
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	83,9 \| 94,4 \| 85,8 \| 71,6
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	74,4 \| 83,3 \| 61,8 \| 78,1
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	89,8 \| 86,8 \| 85,9 \| 96,8
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	100,0 \| 100,0 \| 100,0 \| 100,0
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	89,0 \| 93,1 \| 89,4 \| 84,7
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	80,3 \| 90,0 \| 82,9 \| 68,0
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	82,0 \| 96,7 \| 82,1 \| 67,3

Počet podobných kovových pružin: 17
