Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

Cenová stupnice - Tlačná pružina D-389J

Množství	Jedn. cena [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7445 EUR
175	6,6582 EUR
250	6,5812 EUR
350	6,2680 EUR

Tlačná pružina Nakoupit

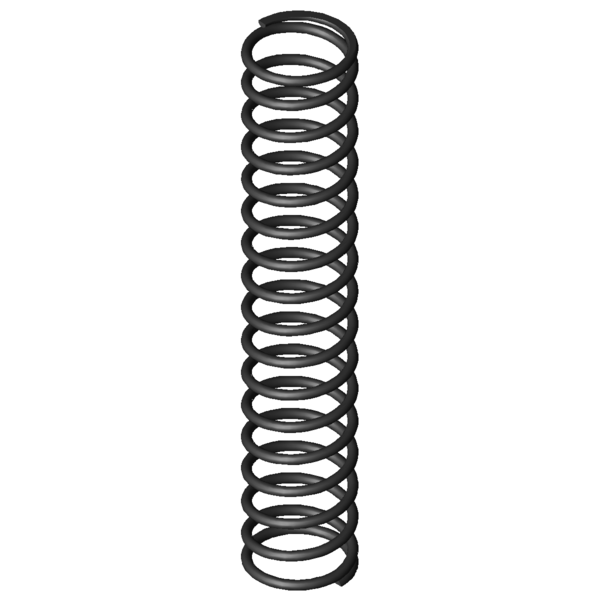

Obrázek produktu Tlačná pružina D-389J

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-389J

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	68	mm	Střední průměr vinutí
De	75	mm	Vnější průměr vinutí
Dd	59	mm	Největší průměr trnu
Dh	77,5	mm	Nejmenší průměr dutinky
L0	405	mm	Délka nenapnuté pružiny
Lk	237,13	mm	Vzpěrná délka
Fn	1286,281	N	Maximální síla při statickém zatížení
Ln	148,71	mm	Nejmenší délka při statickém zatížení
sn	256,29	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1220,526	N	Maximální síla při dynamickém zatížení
Lndyn	161,81	mm	Nejmenší délka při dynamickém zatížení
shdyn	111,09	mm	Největší dráha pružiny při dynamickém zatížení
S	25,677	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,019	N/mm	Tuhost pružiny
Gew	1137,2691	g	Hmotnost výrobku
Fntol	60	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	59	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,2	mm	(+/-) Tolerance průměru vinutí
L0tol	8,11	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AX	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

síla-dráha-výpočet Tlačná pružina D-389J

Formulář dotazu Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

Formulář dotazu Tlačná pružina D-389J

Podobné tlačné pružiny pro Tlačná pružina D-389J Pružinová ocel Ø 7 x 68 x 405 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-389J	EN 10270-1	7	75	405	1286,281	148,71	256,29	15,5	5,019	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389J	1.4310	7	75	405	1104,781	148,71	256,29	15,5	4,311	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	54,2 \| 78,4 \| 58,3 \| 26,0
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	55,1 \| 84,8 \| 54,6 \| 26,1
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	57,6 \| 88,5 \| 56,7 \| 27,4
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	59,0 \| 86,5 \| 63,0 \| 27,4
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	64,5 \| 86,5 \| 66,4 \| 40,6
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	66,2 \| 81,2 \| 72,2 \| 45,1
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	80,0 \| 84,2 \| 80,5 \| 75,3
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	73,3 \| 91,1 \| 74,4 \| 54,4
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	70,5 \| 81,2 \| 75,5 \| 54,9
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	70,4 \| 84,9 \| 71,0 \| 55,4
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	73,4 \| 87,4 \| 64,2 \| 68,5
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	72,6 \| 88,8 \| 60,0 \| 69,1
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	83,1 \| 93,5 \| 85,1 \| 70,7
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	86,5 \| 85,1 \| 90,8 \| 83,6
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	92,3 \| 88,8 \| 90,4 \| 97,7
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	83,9 \| 90,5 \| 84,3 \| 77,0
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	62,0 \| 83,6 \| 63,5 \| 38,8
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	74,7 \| 91,8 \| 76,7 \| 55,6
D-428	90	370	15,918	EN 10270-1	3191,553	169,5	200,5	57,5 \| 81,6 \| 59,3 \| 31,5
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	54,1 \| 88,7 \| 50,9 \| 22,8
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	49,6 \| 85,2 \| 47,1 \| 16,3
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	46,3 \| 80,0 \| 45,1 \| 13,8
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	41,8 \| 79,2 \| 35,2 \| 11,0
D-556	75	425	45,667	EN 10270-1	6741,389	277,38	147,62	44,6 \| 84,5 \| 38,3 \| 11,0
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	40,1 \| 77,0 \| 33,8 \| 9,3
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	37,8 \| 77,1 \| 29,0 \| 7,4

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-389J

Země původu: DE, German; Tlačná pružina D-389J
