Tlačná pružina D-498 Pružinová ocel Ø 11 x 64 x 440 mm

Name: D-498 - Tlacné pružiny
SKU: D-498
Availability: InStock

Cenová stupnice - Tlačná pružina D-498

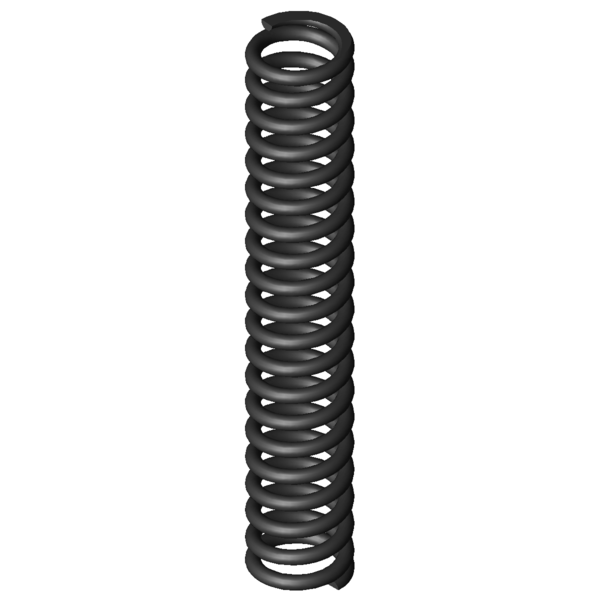

Obrázek produktu Tlačná pružina D-498

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	11	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	64	mm	Střední průměr vinutí
De	75	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	440	mm	Délka nenapnuté pružiny
Lk	317	mm	Vzpěrná délka
Fn	5628,307	N	Maximální síla při statickém zatížení
Ln	257	mm	Nejmenší délka při statickém zatížení
sn	183	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	23,189	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	30,756	N/mm	Tuhost pružiny
Gew	3096,2741	g	Hmotnost výrobku
Fntol	274	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	6,16	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny
