Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

Cenová stupnice - Tlačná pružina D-394C

Množství	Jedn. cena [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1918 EUR
175	5,0944 EUR
250	5,0434 EUR
350	4,8174 EUR

Tlačná pružina Nakoupit

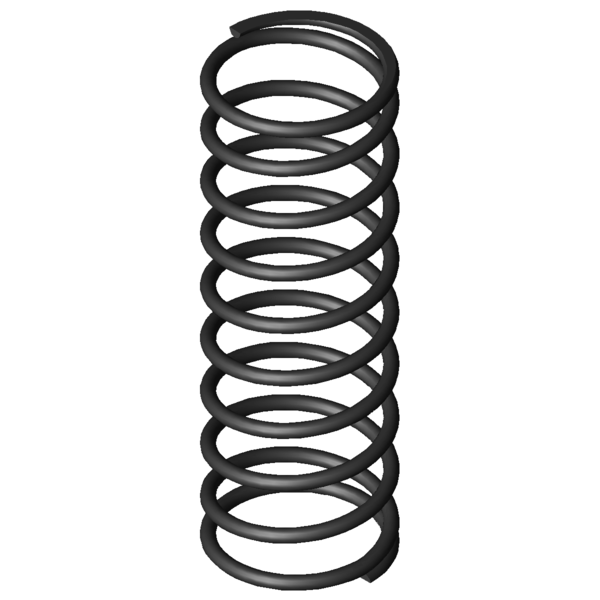

Obrázek produktu Tlačná pružina D-394C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-394C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	90	mm	Střední průměr vinutí
De	98	mm	Vnější průměr vinutí
Dd	80,3	mm	Největší průměr trnu
Dh	101,4	mm	Nejmenší průměr dutinky
L0	285	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1199,3	N	Maximální síla při statickém zatížení
Ln	106,9	mm	Nejmenší délka při statickém zatížení
sn	178,1	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1154,48	N	Maximální síla při dynamickém zatížení
Lndyn	113,56	mm	Nejmenší délka při dynamickém zatížení
shdyn	107	mm	Největší dráha pružiny při dynamickém zatížení
S	31,477	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,734	N/mm	Tuhost pružiny
Gew	1213,2951	g	Hmotnost výrobku
Fntol	68,9	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	67	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	7,7	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AS	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

síla-dráha-výpočet Tlačná pružina D-394C

Formulář dotazu Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

Formulář dotazu Tlačná pružina D-394C

Podobné tlačné pružiny pro Tlačná pružina D-394C Pružinová ocel Ø 8 x 90 x 285 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-394C	EN 10270-1	8	98	285	1199,3	106,9	178,1	8,5	6,734	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394C	1.4310	8	98	285	1030,1	106,9	178,1	8,5	5,784	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364R-51	115	300	1,854	EN 10270-1	436,285	64,64	235,36	56,2 \| 85,1 \| 56,0 \| 27,5
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	55,4 \| 78,9 \| 55,7 \| 31,6
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	57,7 \| 78,3 \| 62,3 \| 32,4
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	58,7 \| 79,2 \| 63,2 \| 33,6
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	61,6 \| 87,7 \| 62,0 \| 35,1
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	63,1 \| 76,1 \| 68,8 \| 44,5
D-364T	105	291	3,035	EN 10270-1	690,479	63,47	227,53	67,7 \| 90,0 \| 67,9 \| 45,1
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	66,8 \| 87,4 \| 67,4 \| 45,4
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	69,4 \| 83,5 \| 73,6 \| 51,1
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	66,8 \| 82,5 \| 63,2 \| 54,8
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	78,3 \| 87,2 \| 77,6 \| 70,2
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	86,0 \| 92,2 \| 88,3 \| 77,5
D-394C	98	285	6,734	EN 10270-1	1199,3	106,9	178,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-391	108	260	7,587	EN 10270-1	1405,759	74,71	185,29	91,2 \| 94,0 \| 90,7 \| 88,8
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	85,8 \| 84,4 \| 90,7 \| 82,2
D-414D-22	120	255	8,886	EN 10270-1	1521,815	83,74	171,26	83,3 \| 86,7 \| 87,5 \| 75,8
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	79,0 \| 90,9 \| 74,1 \| 72,1
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	83,1 \| 96,6 \| 82,4 \| 70,2
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	67,9 \| 83,9 \| 63,6 \| 56,2
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	71,0 \| 89,1 \| 73,5 \| 50,4
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	64,0 \| 85,7 \| 64,7 \| 41,8
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	60,7 \| 83,3 \| 62,6 \| 36,4
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	57,7 \| 84,2 \| 56,8 \| 32,2
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	57,5 \| 87,1 \| 56,6 \| 28,8
D-484	100	290	24,891	EN 10270-1	3882,284	134,03	155,97	58,7 \| 89,7 \| 59,2 \| 27,1
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	55,7 \| 83,6 \| 57,9 \| 25,5
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	51,5 \| 84,8 \| 49,0 \| 20,7
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	47,4 \| 80,3 \| 44,3 \| 17,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-394C

Země původu: DE, German; Tlačná pružina D-394C
