Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

Cenová stupnice - Tlačná pružina VD-356A

Množství	Jedn. cena [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Tlačná pružina Nakoupit

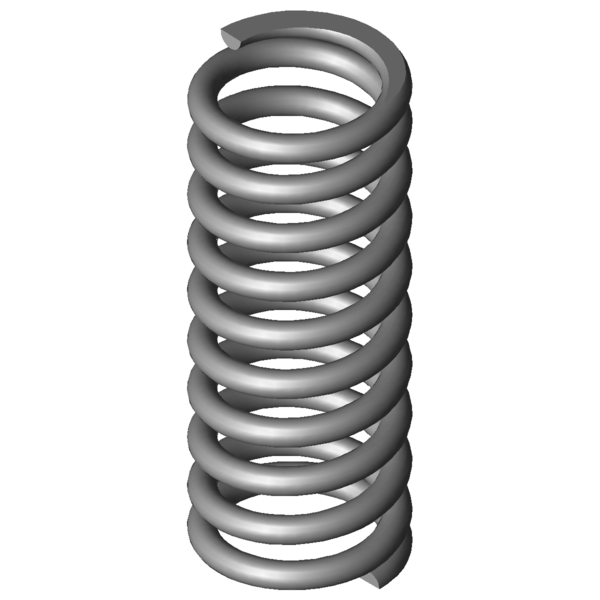

Obrázek produktu Tlačná pružina VD-356A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-356A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	32	mm	Střední průměr vinutí
De	37	mm	Vnější průměr vinutí
Dd	26	mm	Největší průměr trnu
Dh	38,2	mm	Nejmenší průměr dutinky
L0	94	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	680,115	N	Maximální síla při statickém zatížení
Ln	59,36	mm	Nejmenší délka při statickém zatížení
sn	34,64	mm	Největší dráha pružiny při statickém zatížení
Fndyn	612,792	N	Maximální síla při dynamickém zatížení
Lndyn	62,79	mm	Nejmenší délka při dynamickém zatížení
shdyn	16,74	mm	Největší dráha pružiny při dynamickém zatížení
S	10,471	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	19,634	N/mm	Tuhost pružiny
Gew	163,8323	g	Hmotnost výrobku
Fntol	57,5	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	56,32	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	2	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

síla-dráha-výpočet Tlačná pružina VD-356A

Formulář dotazu Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

Formulář dotazu Tlačná pružina VD-356A

Podobné tlačné pružiny pro Tlačná pružina VD-356A Nerezová ocel Ø 5 x 32 x 94 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-356A	1.4310	5	37	94	680,115	59,36	34,64	8,5	19,634	100,0 \| 100,0 \| 100,0 \| 100,0
D-356A	EN 10270-1	5	37	94	791,848	59,36	34,64	8,5	22,86	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263E	38	86,6	1,276	1.4310	90,204	15,93	70,67	38,5 \| 77,8 \| 31,1 \| 6,5
VD-268A-05	32	100	1,331	1.4310	82,916	37,72	62,28	39,2 \| 76,8 \| 33,9 \| 6,8
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	43,3 \| 82,7 \| 40,0 \| 7,3
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	42,2 \| 82,2 \| 36,9 \| 7,5
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	39,6 \| 78,5 \| 32,1 \| 8,1
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	43,4 \| 79,7 \| 38,1 \| 12,4
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	48,1 \| 84,2 \| 43,4 \| 16,7
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	50,7 \| 83,7 \| 47,7 \| 20,8
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	53,9 \| 84,4 \| 51,3 \| 25,9
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	56,4 \| 87,7 \| 53,3 \| 28,2
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	63,0 \| 85,1 \| 63,8 \| 40,1
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	66,1 \| 91,7 \| 65,6 \| 41,0
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	76,7 \| 87,3 \| 79,6 \| 63,3
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	91,7 \| 90,9 \| 91,8 \| 92,5
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	100,0 \| 100,0 \| 100,0 \| 100,0
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	87,7 \| 93,2 \| 82,3 \| 87,6
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	76,7 \| 90,4 \| 62,3 \| 77,5
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	83,1 \| 95,2 \| 84,1 \| 70,0
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	79,9 \| 93,3 \| 81,6 \| 64,7
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	72,4 \| 90,7 \| 73,7 \| 52,9
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	68,8 \| 91,1 \| 64,5 \| 50,8
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	68,1 \| 91,9 \| 68,9 \| 43,5
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	64,4 \| 87,1 \| 66,4 \| 39,7
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	61,1 \| 88,8 \| 59,5 \| 35,0
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	58,9 \| 87,2 \| 57,6 \| 31,9
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	58,3 \| 89,2 \| 56,7 \| 28,9
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	56,4 \| 88,1 \| 53,0 \| 28,1
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	48,1 \| 83,7 \| 43,0 \| 17,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina VD-356A

Země původu: DE, German; Tlačná pružina VD-356A
