Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

Cenová stupnice - Tlačná pružina VD-326A

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Tlačná pružina Nakoupit

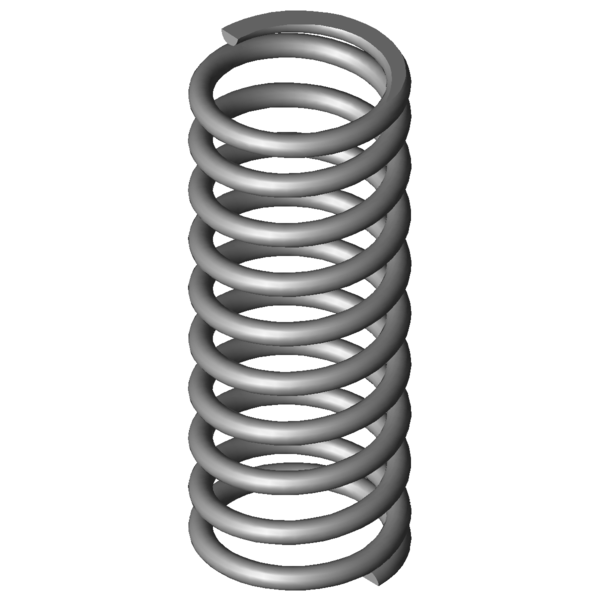

Obrázek produktu Tlačná pružina VD-326A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-326A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	32	mm	Střední průměr vinutí
De	36	mm	Vnější průměr vinutí
Dd	27,1	mm	Největší průměr trnu
Dh	37,1	mm	Nejmenší průměr dutinky
L0	92	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	348,52	N	Maximální síla při statickém zatížení
Ln	48,66	mm	Nejmenší délka při statickém zatížení
sn	43,34	mm	Největší dráha pružiny při statickém zatížení
Fndyn	321,772	N	Maximální síla při dynamickém zatížení
Lndyn	51,99	mm	Nejmenší délka při dynamickém zatížení
shdyn	22,84	mm	Největší dráha pružiny při dynamickém zatížení
S	10,353	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,042	N/mm	Tuhost pružiny
Gew	104,8527	g	Hmotnost výrobku
Fntol	27,49	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	27,02	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	2,29	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

síla-dráha-výpočet Tlačná pružina VD-326A

Formulář dotazu Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

Formulář dotazu Tlačná pružina VD-326A

Podobné tlačné pružiny pro Tlačná pružina VD-326A Nerezová ocel Ø 4 x 32 x 92 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-326A	1.4310	4	36	92	348,52	48,66	43,34	8,5	8,042	100,0 \| 100,0 \| 100,0 \| 100,0
D-326A	EN 10270-1	4	36	92	405,777	48,66	43,34	8,5	9,364	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-207JG	34	107	0,235	1.4310	20,908	17,88	89,12	34,3 \| 72,6 \| 27,3 \| 2,9
VD-207JA	35,5	74,5	0,322	1.4310	19,861	12,82	61,68	38,1 \| 72,4 \| 38,0 \| 4,0
VD-234G	34	78,1	1,221	1.4310	77,773	14,39	63,71	45,6 \| 76,4 \| 45,2 \| 15,2
VD-263E	38	86,6	1,276	1.4310	90,204	15,93	70,67	46,9 \| 81,3 \| 43,6 \| 15,9
VD-268A-05	32	100	1,331	1.4310	82,916	37,72	62,28	48,1 \| 81,1 \| 46,7 \| 16,6
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	53,1 \| 87,6 \| 53,8 \| 17,8
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	51,5 \| 85,7 \| 50,5 \| 18,3
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	49,5 \| 82,6 \| 46,1 \| 19,7
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	57,0 \| 84,6 \| 56,0 \| 30,4
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	64,7 \| 89,0 \| 64,4 \| 40,8
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	70,4 \| 89,2 \| 71,5 \| 50,7
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	78,2 \| 91,3 \| 80,0 \| 63,3
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	82,0 \| 93,0 \| 84,0 \| 68,9
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	93,7 \| 92,6 \| 90,6 \| 98,0
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	86,7 \| 89,6 \| 89,2 \| 81,2
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	85,0 \| 93,3 \| 86,8 \| 74,9
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	79,7 \| 95,5 \| 79,0 \| 64,7
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	68,2 \| 90,6 \| 69,7 \| 44,3
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	66,1 \| 91,7 \| 65,6 \| 41,0
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	58,4 \| 90,0 \| 56,3 \| 28,7
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	56,1 \| 86,3 \| 55,5 \| 26,5
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	51,8 \| 83,7 \| 50,0 \| 21,7
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	54,2 \| 83,8 \| 57,9 \| 20,8
VD-362	30	87,5	41,176	1.4310	1200,551	58,34	29,16	51,3 \| 86,1 \| 48,2 \| 19,5
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	52,1 \| 86,0 \| 52,4 \| 17,8
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	45,3 \| 83,3 \| 38,2 \| 14,3
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	44,4 \| 80,7 \| 39,5 \| 13,1
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	45,1 \| 83,7 \| 39,7 \| 11,9
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	43,1 \| 82,9 \| 34,9 \| 11,5

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina VD-326A

Země původu: DE, German; Tlačná pružina VD-326A
