Tlačná pružina VD-429A Nerezová ocel Ø 10 x 74 x 200 mm

Name: VD-429A - Tlacné pružiny
SKU: VD-429A
Availability: InStock

Cenová stupnice - Tlačná pružina VD-429A

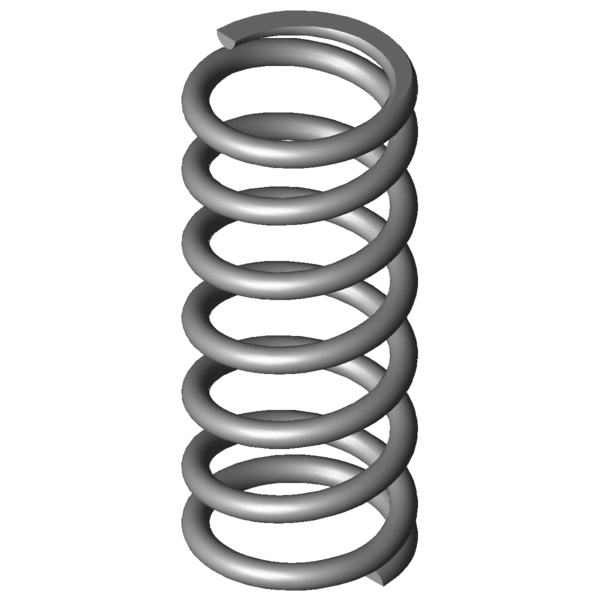

Obrázek produktu Tlačná pružina VD-429A

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	74	mm	Střední průměr vinutí
De	84	mm	Vnější průměr vinutí
Dd	62	mm	Největší průměr trnu
Dh	86,8	mm	Nejmenší průměr dutinky
L0	200	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	3344,951	N	Maximální síla při statickém zatížení
Ln	114,8	mm	Nejmenší délka při statickém zatížení
sn	85,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	2787,459	N	Maximální síla při dynamickém zatížení
Lndyn	129	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,5	mm	Největší dráha pružiny při dynamickém zatížení
S	34,545	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	39,26	N/mm	Tuhost pružiny
Gew	1082,4633	g	Hmotnost výrobku
Fntol	188	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	178	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	2,75	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#BC	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-429A	1.4310	10	84	200	3344,951	114,8	85,2	5,5	39,26	53,9 \| 86,1 \| 53,0 \| 22,8
D-429A	EN 10270-1	10	84	200	3739,066	118,2	81,8	5,5	45,71	92,9 \| 100,0 \| 92,7 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	67,5 \| 82,2 \| 71,6 \| 48,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	70,8 \| 83,6 \| 74,1 \| 54,8
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	47,6 \| 76,1 \| 52,0 \| 14,7
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	80,5 \| 82,6 \| 83,9 \| 75,1
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	85,8 \| 91,9 \| 88,0 \| 77,5
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	84,3 \| 81,7 \| 85,2 \| 86,1
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	85,4 \| 88,9 \| 84,8 \| 82,5
VD-396	88	180	12,727	1.4310	1387,273	71	109	83,6 \| 95,7 \| 84,7 \| 70,2
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	78,2 \| 93,1 \| 76,9 \| 64,5
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	63,5 \| 83,3 \| 64,6 \| 42,7
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	57,4 \| 89,0 \| 57,4 \| 25,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	52,8 \| 80,4 \| 53,7 \| 24,2
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	58,5 \| 88,8 \| 57,8 \| 28,8
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	45,5 \| 83,8 \| 41,6 \| 11,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	44,8 \| 83,8 \| 40,1 \| 10,6

Počet podobných kovových pružin: 15
