Tlačná pružina VD-432 Nerezová ocel Ø 10 x 63 x 200 mm

Name: VD-432 - Tlacné pružiny
SKU: VD-432
Availability: InStock

Cenová stupnice - Tlačná pružina VD-432

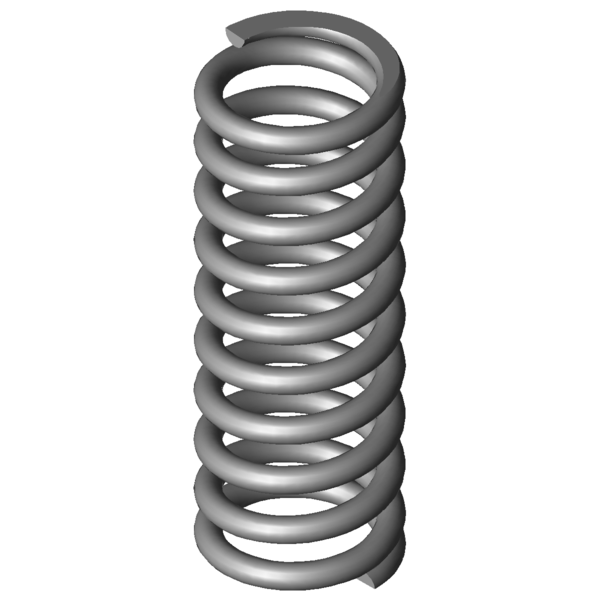

Obrázek produktu Tlačná pružina VD-432

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	63	mm	Střední průměr vinutí
De	73	mm	Vnější průměr vinutí
Dd	51	mm	Největší průměr trnu
Dh	75	mm	Nejmenší průměr dutinky
L0	200	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	3352,762	N	Maximální síla při statickém zatížení
Ln	118,56	mm	Nejmenší délka při statickém zatížení
sn	81,44	mm	Největší dráha pružiny při statickém zatížení
Fndyn	3073,657	N	Maximální síla při dynamickém zatížení
Lndyn	125,34	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,52	mm	Největší dráha pružiny při dynamickém zatížení
S	22,353	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	41,169	N/mm	Tuhost pružiny
Gew	1290,1792	g	Hmotnost výrobku
Fntol	211	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	206	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	3,19	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AZ	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-432	1.4310	10	73	200	3352,762	118,56	81,44	8,5	41,169	100,0 \| 100,0 \| 100,0 \| 100,0
D-432	EN 10270-1	10	73	200	3903,573	118,56	81,44	8,5	47,932	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	57,1 \| 81,0 \| 57,8 \| 32,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	55,9 \| 79,7 \| 59,2 \| 28,9
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	42,6 \| 74,3 \| 41,0 \| 12,5
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	43,4 \| 77,0 \| 40,4 \| 12,6
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	46,0 \| 81,0 \| 41,2 \| 15,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	74,9 \| 82,8 \| 76,3 \| 65,6
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	79,0 \| 86,5 \| 82,9 \| 67,7
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	49,5 \| 77,9 \| 51,2 \| 19,5
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	52,9 \| 78,5 \| 55,9 \| 24,3
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	55,5 \| 87,0 \| 53,2 \| 26,3
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	84,0 \| 82,3 \| 85,5 \| 84,3
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	65,8 \| 91,6 \| 64,9 \| 41,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	85,3 \| 88,6 \| 73,9 \| 93,2
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	53,8 \| 80,9 \| 54,4 \| 26,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
