Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Cenová stupnice - Torzní pružina T-16834L

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

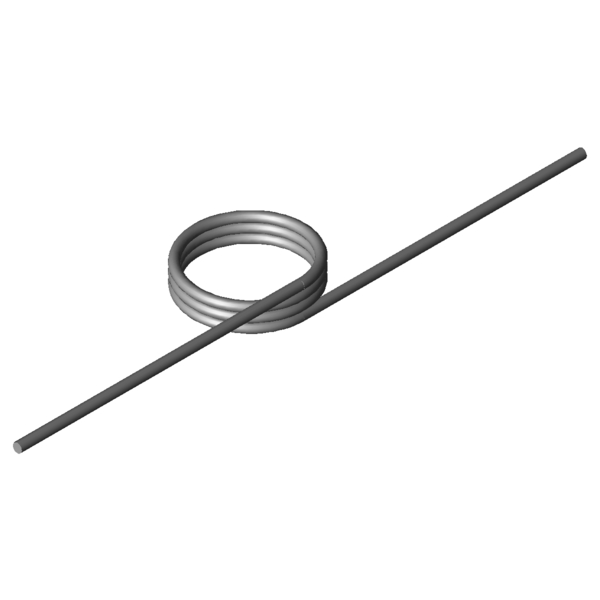

Obrázek produktu Torzní pružina T-16834L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16834L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,25	mm	Prumer drátu
Di	23,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	9	mm	Délka tělesa pružiny
Ls	70	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	302,64	Nmm	(+/-) Tolerance maximum torque
Mn	1115,14	Nmm	Největší točivý moment pružiny
alphan	66,63	Stupně	Největší úhel otáčení pružiny
nt	3	Kus	Počet vinutí
Ddmax	20,1	mm	Největší možný průměr trnu
Ddmin	15	mm	Menor diâmetro de mandril possível
Ditol	0,55	mm	(+/-) tolerance of inner coil diameter
Gew	11,9955	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

síla-dráha-výpočet Torzní pružina T-16834L

Formulář dotazu Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Formulář dotazu Torzní pružina T-16834L

Podobné zkrutné pružiny pro Torzní pružina T-16834L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18883L	18,4	8	457,84	110,77	1.4310	51,6 \| 79,4 \| 50,6 \| 24,7
T-18920L	13,5	9	572,76	66,19	1.4310	68,7 \| 79,1 \| 75,4 \| 51,7
T-18932L	16	9	581,21	78,14	1.4310	65,3 \| 82,7 \| 68,7 \| 44,4
T-18944L	20,5	9	591,67	99,65	1.4310	61,5 \| 89,1 \| 60,0 \| 35,5
T-18940L	20,5	7,2	591,67	74,74	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-19154L	18	8	838,31	62,37	1.4310	83,2 \| 84,8 \| 84,4 \| 80,3
T-19158L	18	10	838,31	83,13	1.4310	74,4 \| 85,2 \| 77,7 \| 60,3
T-19179L	23	8	853,09	79,27	1.4310	78,8 \| 91,9 \| 80,3 \| 64,3
T-19183L	23	10	853,09	105,72	1.4310	70,1 \| 92,3 \| 69,8 \| 48,2
T-19175L	23	6	853,09	52,81	1.4310	86,3 \| 84,5 \| 77,9 \| 96,5
T-16814L	15,5	9	1076,95	44,35	1.4310	79,7 \| 88,7 \| 81,6 \| 68,9
T-16824L	18,5	9	1094,7	52,7	1.4310	87,4 \| 92,9 \| 88,6 \| 80,6
T-16834L	23,5	9	1115,14	66,63	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19240L	17,5	7,5	1524,2	30,99	1.4310	58,8 \| 82,6 \| 59,8 \| 34,0
T-19260L	22,5	7,5	1558,44	39,59	1.4310	65,9 \| 89,7 \| 65,5 \| 42,5
T-16910L	15,5	8,4	1965,24	23,2	1.4310	48,5 \| 79,9 \| 45,8 \| 19,8
T-16920L	19,5	8,4	2014,76	28,98	1.4310	53,0 \| 85,6 \| 49,4 \| 24,1
T-16924L	19,5	11,2	2014,76	43,47	1.4310	59,2 \| 81,2 \| 60,3 \| 36,1
T-16930L	24	8,4	2052,94	35,49	1.4310	57,8 \| 90,5 \| 53,8 \| 28,9
T-16934L	24	11,2	2052,94	53,23	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-19320L	16	9	2459,2	22,93	1.4310	45,5 \| 81,0 \| 39,9 \| 15,6
T-19340L	21	9	2533,79	29,83	1.4310	50,7 \| 88,1 \| 44,4 \| 19,7
T-19360L	26	9	2582,84	36,72	1.4310	53,8 \| 88,5 \| 49,1 \| 23,8
T-17010L	17	9,6	2827,78	21,6	1.4310	42,5 \| 78,8 \| 35,9 \| 12,8
T-17020L	22	9,6	2909,76	27,72	1.4310	47,3 \| 85,9 \| 40,0 \| 15,9
T-17030L	27	9,6	2964,79	33,85	1.4310	49,0 \| 83,7 \| 44,2 \| 19,1
T-19420L	17,4	10,8	4113,81	20,41	1.4310	36,8 \| 73,3 \| 28,9 \| 8,3
T-19440L	22,4	10,8	4240,2	26,01	1.4310	41,1 \| 80,4 \| 32,7 \| 10,3

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-16834L

Země původu: DE, German; Torzní pružina T-16834L

Obrázek produktu - Zkrutné pružiny T-16834L

QR-Code: Torzní pružina T-16834L

QR-Code - Zkrutné pružiny - T-16834L | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-16834l.html
