Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-17030L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

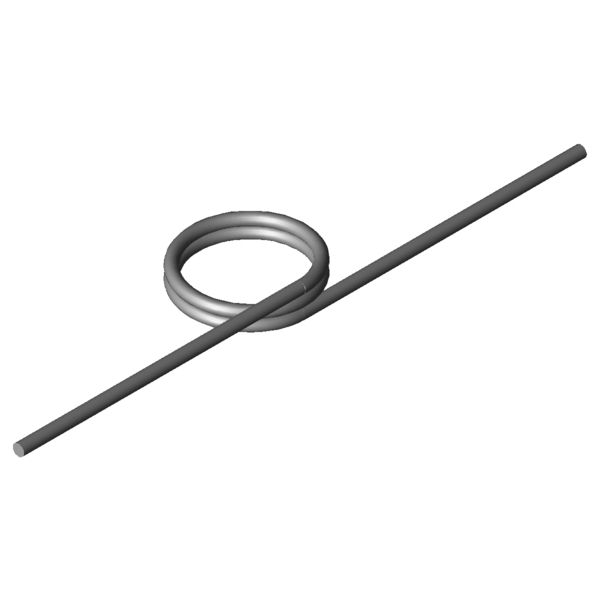

Obrázek produktu Torzní pružina T-17030L
Obrázek produktu Torzní pružina T-17030L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17030L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 27 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 9,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1056,72 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm Největší točivý moment pružiny
alphan 33,85 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 23,5 mm Největší možný průměr trnu
Ddmin 18 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 22,1762 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-17030L

Formulář dotazu Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Formulář dotazu Torzní pružina T-17030L

Podobné zkrutné pružiny pro Torzní pružina T-17030L: Nerezová ocel Ø 3,2 x 27 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16814L 15,5 9 1076,95 44,35 1.4310 52,6 | 73,8 | 56,3 | 27,7
T-16824L 18,5 9 1094,7 52,7 1.4310 50,6 | 77,5 | 50,6 | 23,7
T-16834L 23,5 9 1115,14 66,63 1.4310 49,0 | 83,7 | 44,2 | 19,1
T-16830L 23,5 6,75 1115,14 44,42 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19260L 22,5 7,5 1558,44 39,59 1.4310 64,6 | 79,9 | 69,0 | 44,9
T-16920L 19,5 8,4 2014,76 28,98 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16924L 19,5 11,2 2014,76 43,47 1.4310 69,2 | 81,8 | 72,9 | 52,9
T-16930L 24 8,4 2052,94 35,49 1.4310 78,8 | 88,0 | 82,3 | 66,0
T-16934L 24 11,2 2052,94 53,23 1.4310 65,9 | 87,4 | 66,4 | 44,0
T-19320L 16 9 2459,2 22,93 1.4310 79,8 | 82,3 | 75,3 | 81,7
T-19340L 21 9 2533,79 29,83 1.4310 90,7 | 88,4 | 86,8 | 97,0
T-19360L 26 9 2582,84 36,72 1.4310 88,2 | 94,6 | 89,7 | 80,3
T-17010L 17 9,6 2827,78 21,6 1.4310 78,1 | 87,7 | 79,6 | 66,9
T-17020L 22 9,6 2909,76 27,72 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-17030L 27 9,6 2964,79 33,85 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19420L 17,4 10,8 4113,81 20,41 1.4310 63,5 | 80,7 | 66,2 | 43,5
T-19440L 22,4 10,8 4240,2 26,01 1.4310 71,3 | 86,9 | 73,4 | 53,7
T-19460L 27,4 10,8 4326,15 31,69 1.4310 79,1 | 92,1 | 81,1 | 64,2
T-19520L 22,5 12 5673,53 23,34 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19540L 27,5 12 5798,12 28,34 1.4310 65,4 | 86,1 | 67,4 | 42,8
T-19560L 32,5 12 5888,83 33,34 1.4310 68,3 | 81,0 | 74,4 | 49,6
T-19709L 25,5 13,5 7413,47 21,5 1.4310 52,0 | 78,9 | 51,8 | 25,4
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-17030L

Země původu: DE, German; Torzní pružina T-17030L
