Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Cenová stupnice - Torzní pružina T-16838L

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

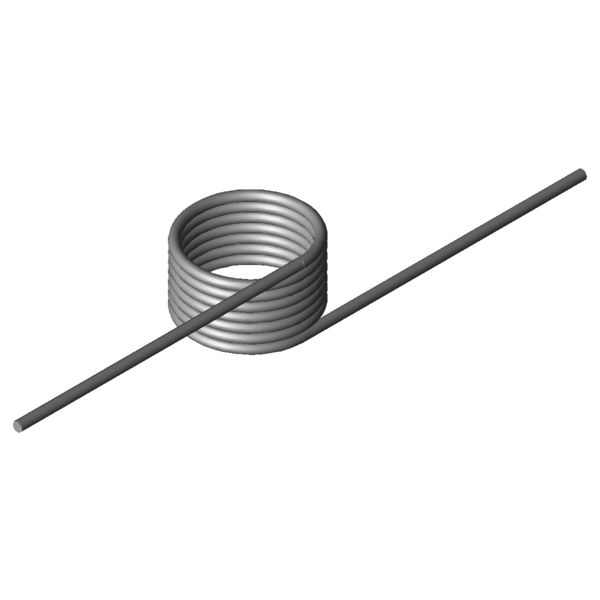

Obrázek produktu Torzní pružina T-16838L
Obrázek produktu Torzní pružina T-16838L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16838L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,25 mm Prumer drátu
Di 23,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 246,95 Nmm (+/-) Tolerance maximum torque
Mn 1115,14 Nmm Největší točivý moment pružiny
alphan 155,46 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 20,1 mm Největší možný průměr trnu
Ddmin 15 mm Menor diâmetro de mandril possível
Ditol 0,55 mm (+/-) tolerance of inner coil diameter
Gew 22,1364 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

síla-dráha-výpočet Torzní pružina T-16838L

Formulář dotazu Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Formulář dotazu Torzní pružina T-16838L

Podobné zkrutné pružiny pro Torzní pružina T-16838L: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19183L 23 10 853,09 105,72 1.4310 80,6 | 80,8 | 72,3 | 88,9
T-16808L 11,5 18 1041,37 77,52 1.4310 69,3 | 83,0 | 71,6 | 53,4
T-16818L 15,5 18 1076,95 103,49 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-16828L 18,5 18 1094,7 122,98 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-16838L 23,5 18 1115,14 155,46 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19224L 13,5 20 1481,57 84,27 1.4310 61,6 | 79,1 | 64,7 | 40,8
T-19244L 17,5 20 1524,2 108,35 1.4310 69,1 | 84,8 | 71,4 | 51,0
T-19264L 22,5 20 1558,44 138,43 1.4310 78,6 | 91,9 | 80,3 | 63,7
T-16928L 19,5 22,4 2014,76 101,42 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-16938L 24 22,4 2052,94 124,2 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-16934L 24 11,2 2052,94 53,23 1.4310 47,7 | 80,2 | 44,3 | 18,6
T-19344L 21 15 2533,79 62,8 1.4310 47,5 | 82,6 | 42,2 | 17,8
T-19364L 26 24 2582,84 128,39 1.4310 59,6 | 80,1 | 62,9 | 35,7
T-17024L 22 12,8 2909,76 41,58 1.4310 40,4 | 78,3 | 32,5 | 10,3
T-17028L 22 25,6 2909,76 97,03 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-17020L 22 9,6 2909,76 27,72 1.4310 35,8 | 72,4 | 28,1 | 6,8
T-17034L 27 12,8 2964,79 50,78 1.4310 41,2 | 76,2 | 35,1 | 12,3
T-19440L 22,4 10,8 4240,2 26,01 1.4310 32,8 | 72,6 | 21,5 | 4,4
T-19520L 22,5 12 5673,53 23,34 1.4310 31,1 | 72,9 | 17,3 | 3,0
T-19540L 27,5 12 5798,12 28,34 1.4310 30,6 | 69,5 | 18,7 | 3,5
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202089; Torzní pružina T-16838L

Země původu: DE, German; Torzní pružina T-16838L

Obrázek produktu - Zkrutné pružiny T-16838L

Obrázek produktu - Zkrutné pružiny T-16838L

QR-Code: Torzní pružina T-16838L

QR-Code - Zkrutné pružiny - T-16838L | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-16838l.html
