Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

Cenová stupnice - Torzní pružina T-16828L

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

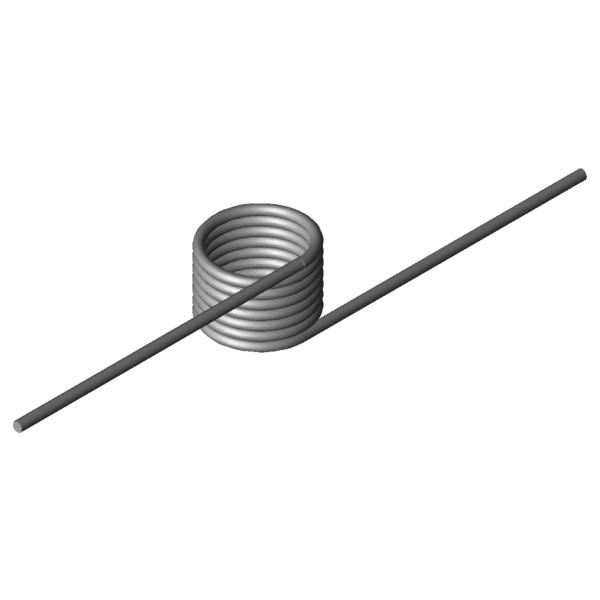

Obrázek produktu Torzní pružina T-16828L
Obrázek produktu Torzní pružina T-16828L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16828L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,25 mm Prumer drátu
Di 18,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 275,1 Nmm (+/-) Tolerance maximum torque
Mn 1094,7 Nmm Největší točivý moment pružiny
alphan 122,98 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 16 mm Největší možný průměr trnu
Ddmin 11 mm Menor diâmetro de mandril possível
Ditol 0,45 mm (+/-) tolerance of inner coil diameter
Gew 18,6905 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

síla-dráha-výpočet Torzní pružina T-16828L

Formulář dotazu Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

Formulář dotazu Torzní pružina T-16828L

Podobné zkrutné pružiny pro Torzní pružina T-16828L: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18883L 18,4 8 457,84 110,77 1.4310 61,4 | 71,7 | 65,9 | 46,4
T-19158L 18 10 838,31 83,13 1.4310 80,3 | 80,6 | 72,1 | 88,3
T-19154L 18 8 838,31 62,37 1.4310 68,9 | 76,9 | 63,6 | 66,2
T-16808L 11,5 18 1041,37 77,52 1.4310 65,7 | 86,9 | 66,9 | 43,4
T-16818L 15,5 18 1076,95 103,49 1.4310 56,6 | 78,3 | 58,0 | 33,6
T-16828L 18,5 18 1094,7 122,98 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16838L 23,5 18 1115,14 155,46 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-19204L 10 20 1422,19 63,29 1.4310 82,3 | 88,5 | 85,8 | 72,5
T-19224L 13,5 20 1481,57 84,27 1.4310 73,4 | 87,9 | 75,4 | 56,8
T-19244L 17,5 20 1524,2 108,35 1.4310 65,1 | 81,4 | 68,5 | 45,4
T-19264L 22,5 20 1558,44 138,43 1.4310 82,0 | 87,4 | 79,5 | 79,1
T-16918L 15,5 22,4 1965,24 81,18 1.4310 85,0 | 91,4 | 85,6 | 78,1
T-16914L 15,5 11,2 1965,24 34,79 1.4310 44,4 | 75,5 | 42,0 | 15,8
T-16928L 19,5 22,4 2014,76 101,42 1.4310 75,8 | 86,3 | 76,9 | 64,1
T-16924L 19,5 11,2 2014,76 43,47 1.4310 47,7 | 79,2 | 44,8 | 19,2
T-16938L 24 22,4 2052,94 124,2 1.4310 69,8 | 79,3 | 76,2 | 53,9
T-19324L 16 24 2459,2 80,13 1.4310 87,2 | 86,2 | 76,4 | 99,1
T-19344L 21 15 2533,79 62,8 1.4310 50,4 | 82,1 | 47,1 | 22,1
T-17014L 17 12,8 2827,78 32,39 1.4310 40,2 | 77,8 | 32,5 | 10,2
T-17018L 17 25,6 2827,78 75,58 1.4310 79,1 | 80,9 | 73,7 | 82,8
T-17010L 17 9,6 2827,78 21,6 1.4310 35,6 | 71,8 | 28,1 | 6,8
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-16828L

Země původu: DE, German; Torzní pružina T-16828L
