Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-19324L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

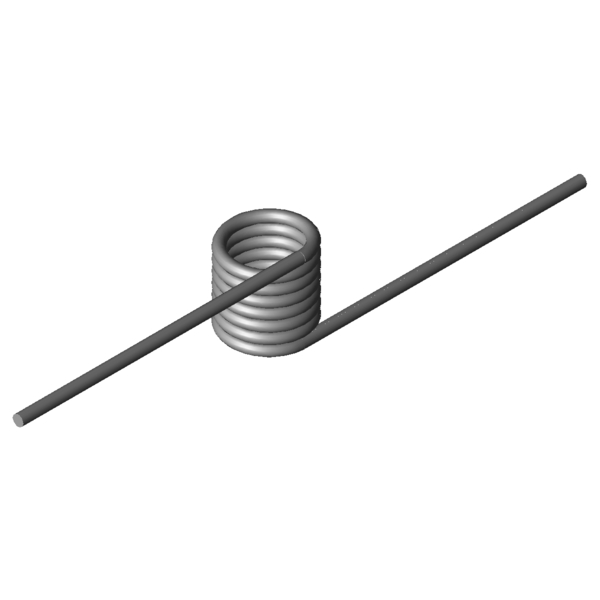

Obrázek produktu Torzní pružina T-19324L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19324L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	24	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	786,88	Nmm	(+/-) Tolerance maximum torque
Mn	2459,2	Nmm	Největší točivý moment pružiny
alphan	80,13	Stupně	Největší úhel otáčení pružiny
nt	7	Kus	Počet vinutí
Ddmax	14,4	mm	Největší možný průměr trnu
Ddmin	12,8	mm	Menor diâmetro de mandril possível
Ditol	0,39	mm	(+/-) tolerance of inner coil diameter
Gew	32,1982	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-19324L

Formulář dotazu Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

Formulář dotazu Torzní pružina T-19324L

Podobné zkrutné pružiny pro Torzní pružina T-19324L: Nerezová ocel Ø 3 x 16 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19133L	15	10	825,31	69,54	1.4310	55,4 \| 67,4 \| 60,2 \| 38,7
T-16808L	11,5	18	1041,37	77,52	1.4310	62,4 \| 74,0 \| 69,5 \| 43,8
T-16818L	15,5	18	1076,95	103,49	1.4310	58,9 \| 82,3 \| 60,6 \| 33,9
T-16828L	18,5	18	1094,7	122,98	1.4310	54,2 \| 78,8 \| 54,8 \| 29,0
T-19204L	10	20	1422,19	63,29	1.4310	72,7 \| 76,4 \| 68,4 \| 73,2
T-19224L	13,5	20	1481,57	84,27	1.4310	72,9 \| 83,7 \| 77,7 \| 57,3
T-19244L	17,5	20	1524,2	108,35	1.4310	66,6 \| 86,0 \| 68,0 \| 45,8
T-19264L	22,5	20	1558,44	138,43	1.4310	58,9 \| 79,3 \| 60,6 \| 36,7
T-16908L	11,5	22,4	1888,38	60,96	1.4310	87,2 \| 86,2 \| 76,4 \| 99,1
T-16918L	15,5	22,4	1965,24	81,18	1.4310	87,6 \| 94,5 \| 89,3 \| 78,9
T-16914L	15,5	11,2	1965,24	34,79	1.4310	65,0 \| 79,0 \| 61,7 \| 54,3
T-16928L	19,5	22,4	2014,76	101,42	1.4310	78,3 \| 89,6 \| 80,5 \| 64,7
T-16938L	24	22,4	2052,94	124,2	1.4310	70,8 \| 84,4 \| 74,0 \| 53,9
T-19304L	12	24	2364,22	60,86	1.4310	85,6 \| 91,7 \| 86,0 \| 79,0
T-19324L	16	24	2459,2	80,13	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19364L	26	24	2582,84	128,39	1.4310	77,2 \| 87,2 \| 78,8 \| 65,5
T-17008L	12,5	25,6	2709,97	56,3	1.4310	77,6 \| 88,5 \| 80,5 \| 63,8
T-17018L	17	25,6	2827,78	75,58	1.4310	88,8 \| 93,9 \| 90,6 \| 82,0
T-17014L	17	12,8	2827,78	32,39	1.4310	59,7 \| 80,4 \| 63,7 \| 35,2
T-17028L	22	25,6	2909,76	97,03	1.4310	89,3 \| 86,7 \| 83,5 \| 97,7
T-19404L	12,4	28,8	3909,65	51,8	1.4310	61,9 \| 81,4 \| 63,8 \| 40,7
T-19424L	17,4	28,8	4113,81	71,47	1.4310	71,3 \| 86,2 \| 74,5 \| 53,3
T-19420L	17,4	10,8	4113,81	20,41	1.4310	43,8 \| 73,4 \| 42,6 \| 15,2
T-19444L	22,4	28,8	4240,2	91,15	1.4310	72,8 \| 79,4 \| 73,0 \| 66,0
T-19500L	17,5	12	5236,92	18,35	1.4310	39,3 \| 72,1 \| 34,9 \| 10,8
T-19504L	17,5	32	5491,74	64,13	1.4310	59,6 \| 80,5 \| 62,4 \| 35,8
T-19704L	20,5	18	7210,54	26,14	1.4310	39,2 \| 73,2 \| 33,4 \| 11,1
T-19805L	20	20	9706,06	23,09	1.4310	36,3 \| 74,4 \| 27,1 \| 7,3
T-19801L	20	15	9706,06	15,39	1.4310	31,5 \| 67,5 \| 22,3 \| 4,9

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-19324L

Země původu: DE, German; Torzní pružina T-19324L
