Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-16908L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

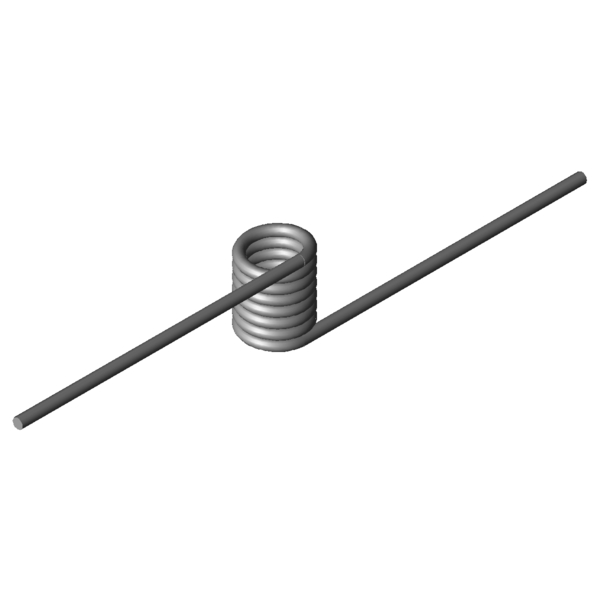

Obrázek produktu Torzní pružina T-16908L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16908L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	11,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	22,4	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	712,44	Nmm	(+/-) Tolerance maximum torque
Mn	1888,38	Nmm	Největší točivý moment pružiny
alphan	60,96	Stupně	Největší úhel otáčení pružiny
nt	7	Kus	Počet vinutí
Ddmax	10,1	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	23,0318	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-16908L

Formulář dotazu Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Formulář dotazu Torzní pružina T-16908L

Podobné zkrutné pružiny pro Torzní pružina T-16908L: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18833L	11,9	8	442,58	72,29	1.4310	45,6 \| 63,2 \| 53,9 \| 19,8
T-18829L	11,9	6,4	442,58	54,22	1.4310	47,8 \| 60,8 \| 56,2 \| 26,4
T-18908L	10	9	554,97	49,46	1.4310	51,8 \| 63,8 \| 55,3 \| 36,2
T-18920L	13,5	9	572,76	66,19	1.4310	50,8 \| 63,2 \| 61,2 \| 27,9
T-19108L	11	10	798,72	51,55	1.4310	61,3 \| 70,6 \| 63,4 \| 50,0
T-19104L	11	8	798,72	38,6	1.4310	62,4 \| 67,6 \| 52,8 \| 66,8
T-19100L	11	6	798,72	25,73	1.4310	68,9 \| 64,6 \| 42,3 \| 99,8
T-16808L	11,5	18	1041,37	77,52	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16804L	11,5	9	1041,37	33,22	1.4310	75,7 \| 73,5 \| 54,8 \| 98,8
T-16800L	11,5	6,75	1041,37	22,15	1.4310	60,6 \| 70,2 \| 45,7 \| 65,9
T-16818L	15,5	18	1076,95	103,49	1.4310	56,6 \| 78,3 \| 58,0 \| 33,6
T-19204L	10	20	1422,19	63,29	1.4310	82,3 \| 88,5 \| 85,8 \| 72,5
T-19224L	13,5	20	1481,57	84,27	1.4310	73,4 \| 87,9 \| 75,4 \| 56,8
T-19244L	17,5	20	1524,2	108,35	1.4310	65,1 \| 81,4 \| 68,5 \| 45,4
T-16908L	11,5	22,4	1888,38	60,96	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16918L	15,5	22,4	1965,24	81,18	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16928L	19,5	22,4	2014,76	101,42	1.4310	75,8 \| 86,3 \| 76,9 \| 64,1
T-19304L	12	24	2364,22	60,86	1.4310	87,9 \| 94,2 \| 89,9 \| 79,7
T-19300L	12	9	2364,22	17,35	1.4310	51,1 \| 76,4 \| 54,2 \| 22,7
T-19324L	16	24	2459,2	80,13	1.4310	87,2 \| 86,2 \| 76,4 \| 99,1
T-17008L	12,5	25,6	2709,97	56,3	1.4310	78,1 \| 89,0 \| 81,0 \| 64,4
T-17004L	12,5	12,8	2709,97	24,13	1.4310	53,7 \| 78,9 \| 54,6 \| 27,6
T-17000L	12,5	9,6	2709,97	16,09	1.4310	46,8 \| 74,1 \| 48,0 \| 18,4
T-17018L	17	25,6	2827,78	75,58	1.4310	79,1 \| 80,9 \| 73,7 \| 82,8
T-19404L	12,4	28,8	3909,65	51,8	1.4310	63,5 \| 82,8 \| 66,6 \| 41,0
T-19400L	12,4	10,8	3909,65	14,81	1.4310	40,3 \| 72,9 \| 36,3 \| 11,7

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-16908L

Země původu: DE, German; Torzní pružina T-16908L
