Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-16918L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

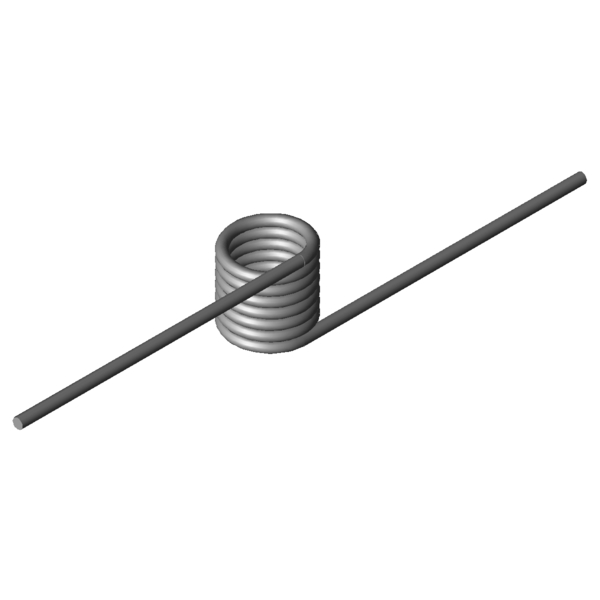

Obrázek produktu Torzní pružina T-16918L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16918L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	15,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	22,4	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	629,78	Nmm	(+/-) Tolerance maximum torque
Mn	1965,24	Nmm	Největší točivý moment pružiny
alphan	81,18	Stupně	Největší úhel otáčení pružiny
nt	7	Kus	Počet vinutí
Ddmax	13,6	mm	Největší možný průměr trnu
Ddmin	10	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	27,3011	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-16918L

Formulář dotazu Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

Formulář dotazu Torzní pružina T-16918L

Podobné zkrutné pružiny pro Torzní pružina T-16918L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18932L	16	9	581,21	78,14	1.4310	53,6 \| 67,1 \| 62,9 \| 30,7
T-19133L	15	10	825,31	69,54	1.4310	61,3 \| 70,9 \| 63,8 \| 49,0
T-16808L	11,5	18	1041,37	77,52	1.4310	69,3 \| 78,3 \| 74,2 \| 55,5
T-16818L	15,5	18	1076,95	103,49	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-16814L	15,5	9	1076,95	44,35	1.4310	76,0 \| 73,5 \| 54,7 \| 99,7
T-16828L	18,5	18	1094,7	122,98	1.4310	59,7 \| 81,5 \| 60,9 \| 36,8
T-19204L	10	20	1422,19	63,29	1.4310	83,0 \| 81,0 \| 75,2 \| 92,8
T-19224L	13,5	20	1481,57	84,27	1.4310	82,3 \| 88,6 \| 85,9 \| 72,6
T-19244L	17,5	20	1524,2	108,35	1.4310	74,5 \| 89,0 \| 76,2 \| 58,1
T-19264L	22,5	20	1558,44	138,43	1.4310	66,0 \| 82,5 \| 69,0 \| 46,5
T-16908L	11,5	22,4	1888,38	60,96	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16918L	15,5	22,4	1965,24	81,18	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16928L	19,5	22,4	2014,76	101,42	1.4310	88,0 \| 93,2 \| 88,8 \| 82,1
T-16938L	24	22,4	2052,94	124,2	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-19304L	12	24	2364,22	60,86	1.4310	76,5 \| 88,0 \| 79,0 \| 62,3
T-19324L	16	24	2459,2	80,13	1.4310	87,6 \| 94,5 \| 89,3 \| 78,9
T-19320L	16	9	2459,2	22,93	1.4310	51,1 \| 76,8 \| 54,1 \| 22,6
T-17008L	12,5	25,6	2709,97	56,3	1.4310	68,8 \| 85,2 \| 70,9 \| 50,3
T-17004L	12,5	12,8	2709,97	24,13	1.4310	49,3 \| 75,1 \| 51,1 \| 21,6
T-17018L	17	25,6	2827,78	75,58	1.4310	78,2 \| 88,7 \| 81,3 \| 64,7
T-17014L	17	12,8	2827,78	32,39	1.4310	53,7 \| 78,6 \| 54,7 \| 27,7
T-17028L	22	25,6	2909,76	97,03	1.4310	79,4 \| 81,8 \| 75,6 \| 80,7
T-19404L	12,4	28,8	3909,65	51,8	1.4310	55,9 \| 78,5 \| 57,0 \| 32,1
T-19424L	17,4	28,8	4113,81	71,47	1.4310	63,8 \| 81,5 \| 67,9 \| 42,1
T-19500L	17,5	12	5236,92	18,35	1.4310	36,4 \| 70,7 \| 30,1 \| 8,5
T-19504L	17,5	32	5491,74	64,13	1.4310	54,0 \| 76,2 \| 57,4 \| 28,3
T-19704L	20,5	18	7210,54	26,14	1.4310	37,1 \| 72,7 \| 29,7 \| 8,8

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-16918L

Země původu: DE, German; Torzní pružina T-16918L
