Detailní stránka Zkrutné pružiny: T-17014L | Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Cenová stupnice (Cenová skupina: M)

MnožstvíJedn. cena [EUR]

1 5,5300 EUR

2 3,9000 EUR

3 3,7100 EUR

7 2,9000 EUR

17 1,4300 EUR

37 1,1000 EUR

75 0,9400 EUR

125 0,6511 EUR

175 0,6135 EUR

250 0,5760 EUR

350 0,5306 EUR

450 0,4927 EUR

Množství:

Stažení datového listu

Stáhnout charakteristickou křivku kovové pružiny

CAD data

Výpočet dráhy a síly

Technické údaje

ZnačkaHodnotaJednotkaPopis

Druh materiálu 1.4310 - Druh materiálu

Směr vinutí Doleva - Směr vinutí – doleva nebo doprava

Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu

alpha1 Stupně Úhel otáčení předepjaté pružiny

F1 N Síla předepjaté pružiny

M1 Nmm Točivý moment předepjaté pružiny

alpha2 Stupně Úhel otáčení napnuté pružiny

F2 N Síla napnuté pružiny

M2 Nmm Točivý moment napnuté pružiny

alphah Stupně Pracovní úhel otáčení

d 3,2 mm Prumer drátu

Di 17 mm Vnitřní průměr vinutí

Dd mm Průměr trnu

LsH mm Délka prodlouženého konce – rameno páky

LsR mm Délka prodlouženého konce – nečinné rameno

Lk0 12,8 mm Délka tělesa pružiny

Ls 80 mm Délky prodlouženého konce

RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky

Mntol 1172,27 Nmm (+/-) Tolerance maximum torque

Mn 2827,78 Nmm Největší točivý moment pružiny

alphan 32,39 Stupně Největší úhel otáčení pružiny

nt 3 Kus Počet vinutí

Ddmax 15 mm Největší možný průměr trnu

Ddmin 11 mm Menor diâmetro de mandril possível

Ditol 0,4 mm (+/-) tolerance of inner coil diameter

Gew 22,2161 g Hmotnost výrobku

PG M - Cenová skupina pro tento výrobek

		Katalogy pro standardní kovové pružiny			Katalogy pro jiné kovové pružiny
		Přehled katalogů Tlačné pružiny Tažné pružiny Torzní pružiny Prameny tlačné pružiny Prodloužení pramenů pružiny			Vrtné kroužky (pojistné kroužky) Dvojité zkrutné pružiny Dvojité pružinové zástrcky Jednoduché pružinové zástrcky Sortiment pružin Spirály na ochranu kabelu/hadic 1400 Spirály na ochranu kabelu/hadic 1410 Spirály na ochranu kabelu/hadic 1420			Spirály na ochranu kabelu/hadic 1430 Spirály na ochranu kabelu/hadic 1440 Zajištovací svorky Pružiny tažného lanka Ocelové dráty v prstenci Ocelové dráty v prutech Hřídelové kroužky Cervovité pružiny

		Poptávka po standardních kovových pružinách			Poptávka na jiné kovové pružiny
		Přehled dotazů Tlačné pružiny Tažné pružiny Torzní pružiny Prameny tlačné pružiny Prodloužení pramenů pružiny			Vrtné kroužky (pojistné kroužky) Dvojité zkrutné pružiny Ocelové dráty v prstenci Ocelové dráty v prutech Jednoduché pružinové zástrcky Dvojité pružinové zástrcky Spirály na ochranu kabelu/hadic 1400 Spirály na ochranu kabelu/hadic 1410 Spirály na ochranu kabelu/hadic 1420 Spirály na ochranu kabelu/hadic 1430 Spirály na ochranu kabelu/hadic 1440			Pružiny tažného lanka Zajištovací svorky Hřídelové kroužky Cervovité pružiny Tlačné pružiny kuželové Prodlužovací pružiny kuželové Speciální pružiny Ohnuté části drátu Kontaktní pružiny Tvarové pružiny Kovové pružiny libovolné

		Informace o kovových pružinách			Typy informačních pružin
		Tlačné pružiny podle DIN 2098 \| Produkty Aplikace plechů z pružinové oceli a povrchových úprav \| Listové pružiny Pružinové spony ze skladu nebo na zakázku \| Jarní klipy Technické pružiny – kompaktní znalosti \| Zprávy Únavová síla \| Znalost Kovové pružiny pro zdravotnickou techniku \| Listové pružiny Nejběžnější typy koroze \| Listové pružiny Výběr bezpečnostních prvků \| Produkty Pružinové ocelové dráty a jejich vlastnosti \| Znalost Individuálně vyráběné listové pružiny \| Prodej Pružinový kolík a další zajišťovací prvky \| Produkty Optimální využití kovových pružin \| Tvarované pružiny Tvarové pružiny, ploché pružiny a listové pružiny \| Ploché pružiny Kónické tlačné pružiny \| Molle di compressione Jednotlivé kontakty baterie \| Kontaktní pružiny Správná kovová pružina \| Znalost Nabídka plochých pružin \| Ploché pružiny Tlačné pružiny v prostoru \| Comunicato stampa Informace o tažných pružinách \| Molle di trazione Lisované a ohýbané díly na míru \| Děrované a ohnuté části Co znamená tuhost pružiny? \| Molle di trazione Prodej pásů a plechů z pružinové oceli \| Materiál Designové pružinové tělo \| Molle di trazione Tvarované pružiny a ploché pružiny \| Ploché pružiny Nabídka napínacích pružin v metráži \| Molle di trazione senza fine Vypočítejte vinuté pružiny \| Pásové pružiny Výkresové díly na míru \| Děrované a ohnuté části Vypočítejte sílu pružiny \| Molle di compressione senza fine Výpočet listové pružiny \| Pásové pružiny Pružinové systémy pro speciální úkoly \| Comunicato stampa			Tlacne pruziny Tazne pruziny Torzni pruziny Dratene pruziny Specialni pruziny Tvarované pružiny Ploché pružiny

		Servis a informace			Dodavatelský program			Katalog
		Technické poradenství Dimenzování pružin ve společnosti Cena poptávku Výpočet kovové pružiny podle DIN 13906 Vytváření CAD dat Springs fórum Filmy a videa Univerzitní služby Informace o kovové pružině - blog.federnshop.com			Katalog pružiny Speciální pružiny Materiál pružiny Informace o povrchových úpravách Pružiny balené pro pohotovou montáž			Požadavek na jaře zboží Federnshop.com E-Procurement (elektronický nákup)

Detailní stránka Zkrutné pružiny: T-17014L | Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Cenová stupnice (Cenová skupina: M)

Technické údaje

Země původu: DE | Číslo celního sazebníku: 73202089

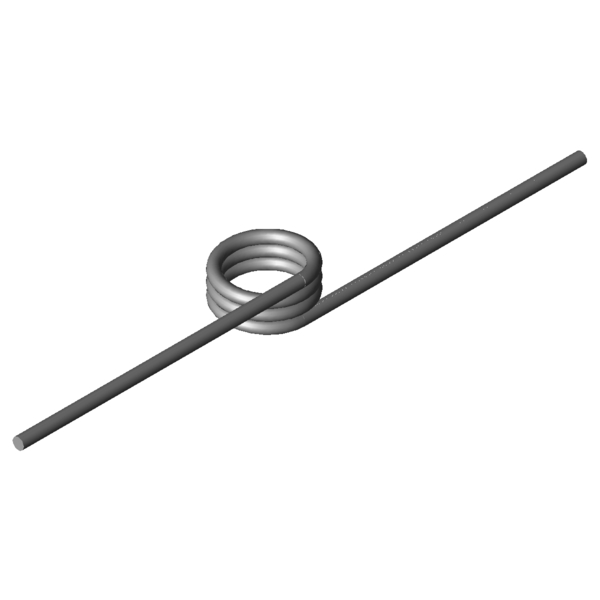

Obrázek produktu - Zkrutné pružiny T-17014L
