Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-17024L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

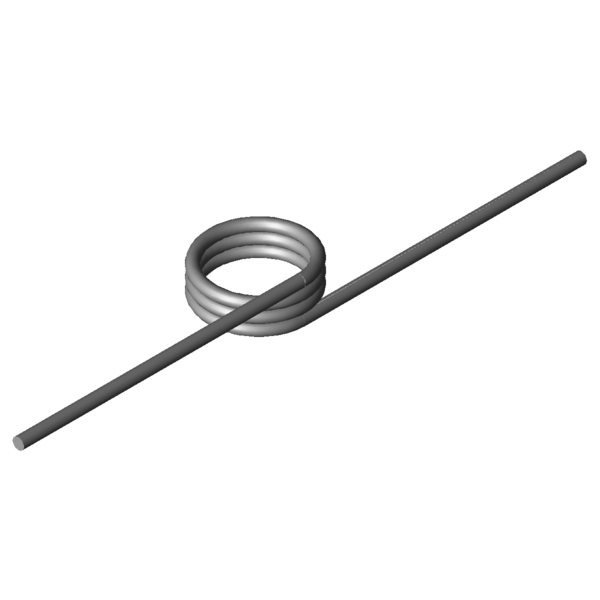

Obrázek produktu Torzní pružina T-17024L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17024L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3,2	mm	Prumer drátu
Di	22	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	12,8	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	1049,55	Nmm	(+/-) Tolerance maximum torque
Mn	2909,76	Nmm	Největší točivý moment pružiny
alphan	41,58	Stupně	Největší úhel otáčení pružiny
nt	3	Kus	Počet vinutí
Ddmax	19,3	mm	Největší možný průměr trnu
Ddmin	13	mm	Menor diâmetro de mandril possível
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	25,2033	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-17024L

Formulář dotazu Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Formulář dotazu Torzní pružina T-17024L

Podobné zkrutné pružiny pro Torzní pružina T-17024L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19183L	23	10	853,09	105,72	1.4310	41,5 \| 78,8 \| 34,3 \| 11,5
T-16824L	18,5	9	1094,7	52,7	1.4310	54,3 \| 74,9 \| 58,3 \| 29,7
T-16834L	23,5	9	1115,14	66,63	1.4310	50,8 \| 78,1 \| 50,4 \| 23,9
T-16838L	23,5	18	1115,14	155,46	1.4310	40,4 \| 78,3 \| 32,5 \| 10,3
T-19260L	22,5	7,5	1558,44	39,59	1.4310	69,6 \| 78,2 \| 74,4 \| 56,3
T-16914L	15,5	11,2	1965,24	34,79	1.4310	79,4 \| 81,8 \| 75,6 \| 80,7
T-16924L	19,5	11,2	2014,76	43,47	1.4310	78,9 \| 87,9 \| 82,4 \| 66,2
T-16920L	19,5	8,4	2014,76	28,98	1.4310	83,1 \| 80,6 \| 69,5 \| 99,3
T-16934L	24	11,2	2052,94	53,23	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-16930L	24	8,4	2052,94	35,49	1.4310	80,7 \| 81,6 \| 78,0 \| 82,7
T-19344L	21	15	2533,79	62,8	1.4310	75,3 \| 91,5 \| 76,6 \| 57,7
T-19340L	21	9	2533,79	29,83	1.4310	82,8 \| 86,5 \| 79,4 \| 82,4
T-17004L	12,5	12,8	2709,97	24,13	1.4310	74,5 \| 85,6 \| 75,6 \| 62,3
T-17014L	17	12,8	2827,78	32,39	1.4310	86,7 \| 92,4 \| 87,5 \| 80,2
T-17024L	22	12,8	2909,76	41,58	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-17034L	27	12,8	2964,79	50,78	1.4310	89,1 \| 93,8 \| 90,0 \| 83,4
T-19420L	17,4	10,8	4113,81	20,41	1.4310	59,6 \| 84,1 \| 59,9 \| 34,7
T-19440L	22,4	10,8	4240,2	26,01	1.4310	66,3 \| 90,5 \| 65,6 \| 42,9
T-19460L	27,4	10,8	4326,15	31,69	1.4310	69,2 \| 84,5 \| 71,7 \| 51,3
T-19500L	17,5	12	5236,92	18,35	1.4310	52,9 \| 84,4 \| 49,8 \| 24,5
T-19520L	22,5	12	5673,53	23,34	1.4310	57,7 \| 90,5 \| 53,7 \| 28,8
T-19540L	27,5	12	5798,12	28,34	1.4310	59,3 \| 84,6 \| 59,2 \| 34,2
T-19700L	20,5	13,5	7210,54	17,43	1.4310	48,1 \| 86,4 \| 41,1 \| 16,9
T-19709L	25,5	13,5	7413,47	21,5	1.4310	49,9 \| 84,1 \| 45,5 \| 20,3
T-19718L	30,5	13,5	7558,94	25,58	1.4310	51,0 \| 79,4 \| 50,0 \| 23,7
T-19801L	20	15	9706,06	15,39	1.4310	41,6 \| 80,1 \| 33,5 \| 11,1
T-19815L	28	15	10155,28	21,26	1.4310	43,5 \| 76,0 \| 39,9 \| 14,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-17024L

Země původu: DE, German; Torzní pružina T-17024L
