Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-16936L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

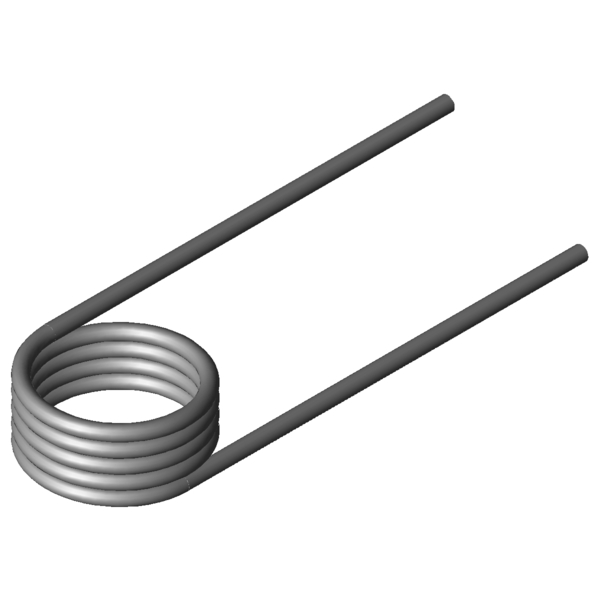

Obrázek produktu Torzní pružina T-16936L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16936L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	24	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	15,4	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	578,63	Nmm	(+/-) Tolerance maximum torque
Mn	2052,94	Nmm	Největší točivý moment pružiny
alphan	79,84	Stupně	Největší úhel otáčení pružiny
nt	4,5	Kus	Počet vinutí
Ddmax	20,8	mm	Největší možný průměr trnu
Ddmin	15	mm	Menor diâmetro de mandril possível
Ditol	0,55	mm	(+/-) tolerance of inner coil diameter
Gew	26,1575	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-16936L

Formulář dotazu Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Formulář dotazu Torzní pružina T-16936L

Podobné zkrutné pružiny pro Torzní pružina T-16936L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18885L	18,4	12	457,84	180,04	1.4310	37,9 \| 70,6 \| 33,3 \| 9,9
T-18934L	16	13,5	581,21	126,97	1.4310	45,4 \| 72,9 \| 45,6 \| 17,8
T-18946L	20,5	13,5	591,67	161,94	1.4310	44,1 \| 79,1 \| 39,1 \| 14,2
T-19135L	15	15	825,31	113,04	1.4310	53,6 \| 77,1 \| 55,4 \| 28,4
T-19160L	18	15	838,31	135,12	1.4310	51,8 \| 81,3 \| 50,0 \| 24,1
T-19185L	23	15	853,09	171,81	1.4310	50,5 \| 88,2 \| 44,0 \| 19,3
T-19181L	23	9	853,09	92,54	1.4310	58,3 \| 75,2 \| 63,9 \| 35,9
T-16826L	18,5	12,38	1094,7	79,06	1.4310	69,8 \| 79,3 \| 76,2 \| 53,8
T-16836L	23,5	12,38	1115,14	99,94	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-19242L	17,5	13,75	1524,2	69,63	1.4310	83,2 \| 83,8 \| 80,7 \| 85,1
T-19262L	22,5	13,75	1558,44	89,01	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2
T-16916L	15,5	15,4	1965,24	52,19	1.4310	64,9 \| 74,9 \| 67,7 \| 52,0
T-16926L	19,5	15,4	2014,76	65,2	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-16936L	24	15,4	2052,94	79,84	1.4310	59,8 \| 83,0 \| 60,9 \| 35,5
T-19322L	16	16,5	2459,2	51,53	1.4310	72,8 \| 79,4 \| 73,0 \| 65,9
T-19342L	21	16,5	2533,79	67,02	1.4310	70,9 \| 86,8 \| 73,6 \| 52,2
T-19362L	26	16,5	2582,84	82,51	1.4310	64,5 \| 84,3 \| 66,0 \| 43,2
T-17016L	17	17,6	2827,78	48,59	1.4310	79,9 \| 84,6 \| 74,8 \| 80,4
T-17026L	22	17,6	2909,76	62,37	1.4310	79,2 \| 92,0 \| 81,3 \| 64,5
T-17022L	22	11,2	2909,76	34,65	1.4310	77,1 \| 81,2 \| 63,9 \| 86,2
T-17036L	27	17,6	2964,79	76,16	1.4310	71,4 \| 86,9 \| 73,4 \| 53,8
T-17032L	27	11,2	2964,79	42,31	1.4310	60,3 \| 83,0 \| 61,1 \| 36,7
T-19442L	22,4	19,8	4240,2	58,58	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19462L	27,4	19,8	4326,15	71,27	1.4310	89,3 \| 93,9 \| 90,1 \| 83,9
T-19522L	22,5	22	5673,53	52,48	1.4310	80,8 \| 93,2 \| 82,2 \| 67,0
T-19702L	20,5	15,75	7210,54	21,78	1.4310	51,2 \| 83,7 \| 48,0 \| 21,9
T-19711L	25,5	15,75	7413,47	26,88	1.4310	53,4 \| 82,5 \| 51,5 \| 26,2
T-19720L	30,5	15,75	7558,94	31,97	1.4310	41,3 \| 79,6 \| 33,6 \| 10,9
T-19803L	20	17,5	9706,06	19,24	1.4310	45,3 \| 83,2 \| 38,3 \| 14,3

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-16936L

Země původu: DE, German; Torzní pružina T-16936L
