Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-17027L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

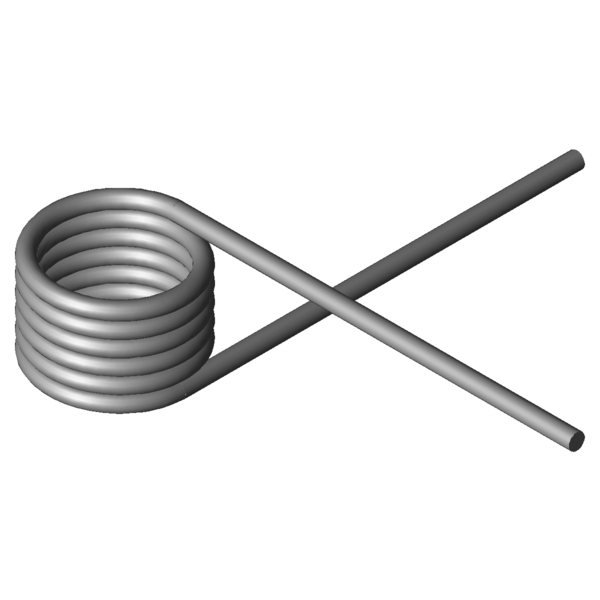

Obrázek produktu Torzní pružina T-17027L
Obrázek produktu Torzní pružina T-17027L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17027L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 22 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 21,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 897,82 Nmm (+/-) Tolerance maximum torque
Mn 2909,76 Nmm Největší točivý moment pružiny
alphan 79,7 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 19,3 mm Největší možný průměr trnu
Ddmin 13 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 39,0042 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-17027L

Formulář dotazu Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Formulář dotazu Torzní pružina T-17027L

Podobné zkrutné pružiny pro Torzní pružina T-17027L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19186L 23 17,5 853,09 204,81 1.4310 41,7 | 79,7 | 34,1 | 11,4
T-16827L 18,5 15,19 1094,7 101,02 1.4310 54,3 | 74,9 | 58,3 | 29,7
T-16837L 23,5 15,19 1115,14 127,7 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-19243L 17,5 16,88 1524,2 89,03 1.4310 65,5 | 78,6 | 71,0 | 46,9
T-19263L 22,5 16,88 1558,44 113,72 1.4310 61,3 | 84,7 | 61,8 | 37,5
T-19267L 22,5 29,38 1558,44 212,65 1.4310 49,6 | 83,1 | 45,5 | 20,1
T-16917L 15,5 18,9 1965,24 66,69 1.4310 79,4 | 81,8 | 75,6 | 80,7
T-16927L 19,5 18,9 2014,76 83,31 1.4310 78,9 | 87,9 | 82,5 | 66,2
T-16937L 24 18,9 2052,94 102,02 1.4310 72,8 | 88,9 | 74,3 | 55,1
T-19323L 16 20,25 2459,2 65,83 1.4310 89,3 | 86,7 | 83,6 | 97,7
T-19343L 21 20,25 2533,79 85,62 1.4310 88,5 | 94,3 | 90,1 | 81,1
T-19363L 26 20,25 2582,84 105,41 1.4310 80,0 | 90,7 | 82,2 | 67,1
T-17007L 12,5 21,6 2709,97 46,25 1.4310 74,5 | 85,6 | 75,6 | 62,3
T-17017L 17 21,6 2827,78 62,09 1.4310 86,7 | 92,4 | 87,5 | 80,2
T-17027L 22 21,6 2909,76 79,7 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17037L 27 21,6 2964,79 97,32 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-19423L 17,4 24,3 4113,81 58,73 1.4310 70,0 | 85,6 | 72,2 | 52,1
T-19443L 22,4 24,3 4240,2 74,91 1.4310 79,3 | 92,0 | 81,3 | 64,5
T-19463L 27,4 24,3 4326,15 91,1 1.4310 80,1 | 86,0 | 77,4 | 76,9
T-19503L 17,5 27 5491,74 52,66 1.4310 58,1 | 79,8 | 59,5 | 35,0
T-19523L 22,5 27 5673,53 67,04 1.4310 65,6 | 85,9 | 67,7 | 43,1
T-19543L 27,5 27 5798,12 81,34 1.4310 68,4 | 80,0 | 74,1 | 51,2
T-19703L 20,5 16,88 7210,54 23,96 1.4310 42,7 | 80,8 | 35,2 | 12,1
T-19707L 20,5 30,38 7210,54 50,1 1.4310 51,8 | 78,5 | 51,6 | 25,4
T-19712L 25,5 16,88 7413,47 29,56 1.4310 43,7 | 78,5 | 38,2 | 14,6
T-19804L 20 18,75 9706,06 21,16 1.4310 38,9 | 80,6 | 28,3 | 8,0
T-19818L 28 18,75 10155,28 29,23 1.4310 39,9 | 76,5 | 32,7 | 10,5
Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-17027L

Země původu: DE, German; Torzní pružina T-17027L
