Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

Cenová stupnice - Torzní pružina T-19712L

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

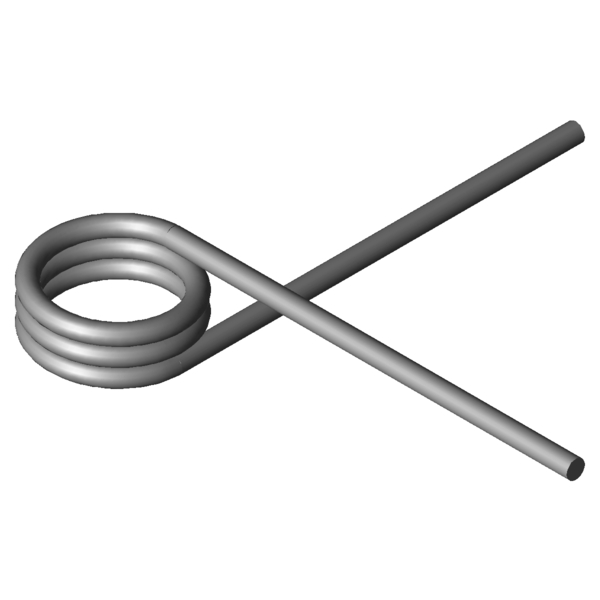

Obrázek produktu Torzní pružina T-19712L
Obrázek produktu Torzní pružina T-19712L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19712L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 25,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 16,88 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3239,14 Nmm (+/-) Tolerance maximum torque
Mn 7413,47 Nmm Největší točivý moment pružiny
alphan 29,56 Stupně Největší úhel otáčení pružiny
nt 2,75 Kus Počet vinutí
Ddmax 22,5 mm Největší možný průměr trnu
Ddmin 16 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 57,5747 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

síla-dráha-výpočet Torzní pružina T-19712L

Formulář dotazu Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

Formulář dotazu Torzní pružina T-19712L

Podobné zkrutné pružiny pro Torzní pružina T-19712L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19243L 17,5 16,88 1524,2 89,03 1.4310 36,1 | 74,7 | 26,9 | 6,8
T-19263L 22,5 16,88 1558,44 113,72 1.4310 36,2 | 76,4 | 25,8 | 6,4
T-16917L 15,5 18,9 1965,24 66,69 1.4310 40,2 | 67,5 | 39,4 | 13,7
T-16927L 19,5 18,9 2014,76 83,31 1.4310 39,2 | 71,8 | 34,4 | 11,3
T-16937L 24 18,9 2052,94 102,02 1.4310 39,0 | 76,7 | 30,8 | 9,4
T-16933L 24 10,5 2052,94 48,79 1.4310 45,6 | 67,7 | 49,6 | 19,6
T-19343L 21 20,25 2533,79 85,62 1.4310 41,3 | 73,0 | 37,3 | 13,8
T-19363L 26 20,25 2582,84 105,41 1.4310 41,2 | 78,4 | 33,8 | 11,4
T-17027L 22 21,6 2909,76 79,7 1.4310 44,0 | 73,8 | 41,3 | 17,0
T-17023L 22 12 2909,76 38,12 1.4310 57,4 | 71,4 | 65,4 | 35,5
T-17037L 27 21,6 2964,79 97,32 1.4310 43,7 | 79,3 | 37,7 | 14,2
T-17033L 27 12 2964,79 46,55 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19463L 27,4 24,3 4326,15 91,1 1.4310 49,9 | 79,8 | 47,9 | 22,1
T-19703L 20,5 16,88 7210,54 23,96 1.4310 80,7 | 89,1 | 81,8 | 71,4
T-19712L 25,5 16,88 7413,47 29,56 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19721L 30,5 16,88 7558,94 35,17 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19730L 35,5 16,88 7668,33 40,77 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19804L 20 18,75 9706,06 21,16 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19818L 28 18,75 10155,28 29,23 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19833L 36 18,75 10430,68 37,3 1.4310 82,8 | 88,2 | 83,4 | 76,9
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202089; Torzní pružina T-19712L

Země původu: DE, German; Torzní pružina T-19712L

Obrázek produktu - Zkrutné pružiny T-19712L

Obrázek produktu - Zkrutné pružiny T-19712L

QR-Code: Torzní pružina T-19712L

QR-Code - Zkrutné pružiny - T-19712L | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-19712l.html
