Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-16937L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

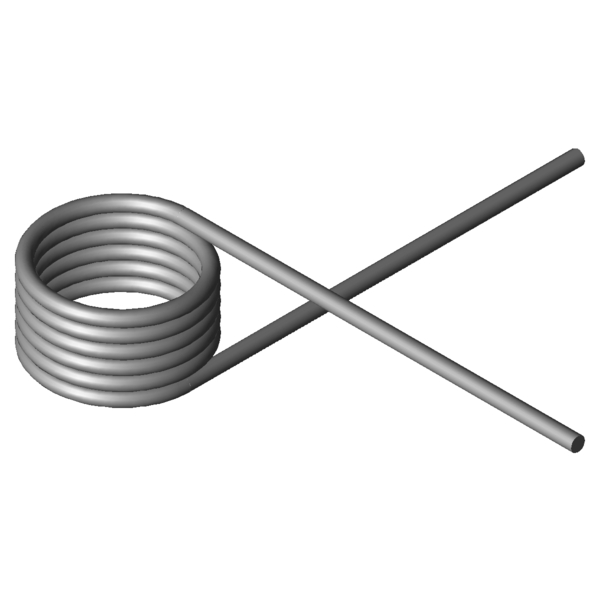

Obrázek produktu Torzní pružina T-16937L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16937L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	24	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	18,9	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	545,57	Nmm	(+/-) Tolerance maximum torque
Mn	2052,94	Nmm	Největší točivý moment pružiny
alphan	102,02	Stupně	Největší úhel otáčení pružiny
nt	5,75	Kus	Počet vinutí
Ddmax	20,8	mm	Největší možný průměr trnu
Ddmin	15	mm	Menor diâmetro de mandril possível
Ditol	0,55	mm	(+/-) tolerance of inner coil diameter
Gew	31,2654	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-16937L

Formulář dotazu Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

Formulář dotazu Torzní pružina T-16937L

Podobné zkrutné pružiny pro Torzní pružina T-16937L: Nerezová ocel Ø 2,8 x 24 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18886L	18,4	14	457,84	214,72	1.4310	38,3 \| 69,3 \| 34,9 \| 10,6
T-18935L	16	15,75	581,21	151,39	1.4310	46,1 \| 71,4 \| 47,8 \| 19,1
T-18947L	20,5	15,75	591,67	193,08	1.4310	44,6 \| 77,7 \| 40,8 \| 15,2
T-19136L	15	17,5	825,31	134,83	1.4310	54,6 \| 75,5 \| 57,9 \| 30,4
T-19161L	18	17,5	838,31	161,03	1.4310	52,5 \| 79,7 \| 52,1 \| 25,9
T-19186L	23	17,5	853,09	204,81	1.4310	51,0 \| 86,6 \| 45,7 \| 20,7
T-16827L	18,5	15,19	1094,7	101,02	1.4310	69,8 \| 79,3 \| 76,2 \| 53,9
T-16837L	23,5	15,19	1115,14	127,7	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-19243L	17,5	16,88	1524,2	89,03	1.4310	83,2 \| 83,8 \| 80,8 \| 85,1
T-19263L	22,5	16,88	1558,44	113,72	1.4310	80,6 \| 90,8 \| 82,8 \| 68,1
T-16917L	15,5	18,9	1965,24	66,69	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-16927L	19,5	18,9	2014,76	83,31	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-16937L	24	18,9	2052,94	102,02	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19323L	16	20,25	2459,2	65,83	1.4310	70,8 \| 84,4 \| 74,0 \| 53,9
T-19343L	21	20,25	2533,79	85,62	1.4310	80,6 \| 91,4 \| 82,5 \| 68,0
T-19363L	26	20,25	2582,84	105,41	1.4310	87,8 \| 93,0 \| 88,1 \| 82,1
T-17017L	17	21,6	2827,78	62,09	1.4310	64,3 \| 81,9 \| 66,7 \| 44,2
T-17027L	22	21,6	2909,76	79,7	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-17023L	22	12	2909,76	38,12	1.4310	53,7 \| 80,9 \| 54,0 \| 26,4
T-17037L	27	21,6	2964,79	97,32	1.4310	78,8 \| 88,0 \| 82,3 \| 66,1
T-17033L	27	12	2964,79	46,55	1.4310	56,3 \| 80,0 \| 57,4 \| 31,6
T-19443L	22,4	24,3	4240,2	74,91	1.4310	59,8 \| 83,0 \| 60,9 \| 35,6
T-19463L	27,4	24,3	4326,15	91,1	1.4310	63,9 \| 81,0 \| 68,4 \| 42,4
T-19523L	22,5	27	5673,53	67,04	1.4310	50,9 \| 77,9 \| 50,9 \| 23,8
T-19703L	20,5	16,88	7210,54	23,96	1.4310	37,2 \| 79,0 \| 26,0 \| 6,7
T-19712L	25,5	16,88	7413,47	29,56	1.4310	39,4 \| 81,9 \| 28,3 \| 8,0
T-19721L	30,5	16,88	7558,94	35,17	1.4310	39,0 \| 76,7 \| 30,8 \| 9,4
T-19804L	20	18,75	9706,06	21,16	1.4310	34,9 \| 79,5 \| 20,9 \| 4,4

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-16937L

Země původu: DE, German; Torzní pružina T-16937L
