Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-19306R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

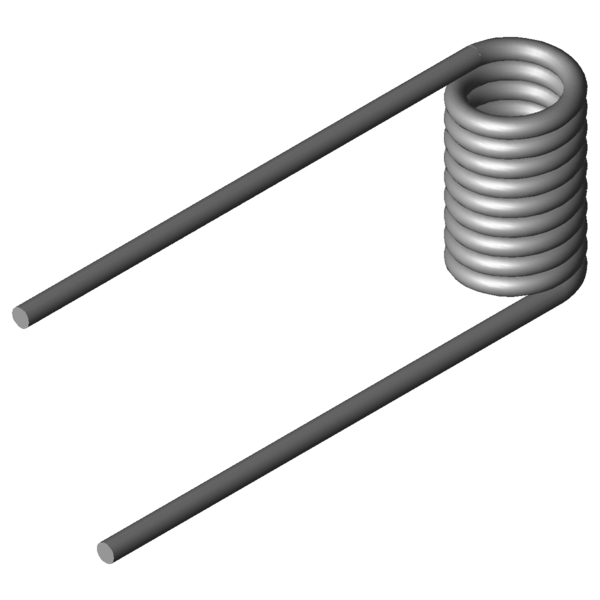

Obrázek produktu Torzní pružina T-19306R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19306R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3	mm	Prumer drátu
Di	12	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	31,5	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	823,02	Nmm	(+/-) Tolerance maximum torque
Mn	2364,22	Nmm	Největší točivý moment pružiny
alphan	82,57	Stupně	Největší úhel otáčení pružiny
nt	9,5	Kus	Počet vinutí
Ddmax	10,8	mm	Největší možný průměr trnu
Ddmin	9,6	mm	Menor diâmetro de mandril possível
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	33,861	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-19306R

Formulář dotazu Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

Formulář dotazu Torzní pružina T-19306R

Podobné zkrutné pružiny pro Torzní pružina T-19306R: Nerezová ocel Ø 3 x 12 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18910R	10	13,5	554,97	80,37	1.4310	48,9 \| 62,1 \| 60,4 \| 24,1
T-18922R	13,5	13,5	572,76	107,55	1.4310	44,3 \| 63,9 \| 50,5 \| 18,6
T-19110R	11	15	798,72	83,67	1.4310	56,1 \| 68,7 \| 66,2 \| 33,3
T-19106R	11	9	798,72	45,07	1.4310	56,1 \| 62,3 \| 44,2 \| 61,9
T-19135R	15	15	825,31	113,04	1.4310	48,1 \| 64,8 \| 54,0 \| 25,5
T-16806R	11,5	12,38	1041,37	49,83	1.4310	65,1 \| 70,0 \| 52,2 \| 73,0
T-16802R	11,5	7,88	1041,37	27,69	1.4310	60,1 \| 65,3 \| 38,8 \| 76,1
T-19206R	10	26,25	1422,19	85,84	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19202R	10	13,75	1422,19	40,66	1.4310	68,9 \| 70,1 \| 54,7 \| 81,9
T-19226R	13,5	26,25	1481,57	105,66	1.4310	68,2 \| 85,2 \| 70,4 \| 49,0
T-19222R	13,5	13,75	1481,57	54,23	1.4310	77,2 \| 72,0 \| 64,2 \| 95,4
T-19246R	17,5	26,25	1524,2	147,07	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-16906R	11,5	15,4	1888,38	39,19	1.4310	67,5 \| 79,4 \| 63,7 \| 59,4
T-16902R	11,5	9,8	1888,38	21,77	1.4310	53,2 \| 73,4 \| 53,1 \| 33,0
T-19306R	12	31,5	2364,22	82,57	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19326R	16	31,5	2459,2	108,73	1.4310	85,6 \| 91,7 \| 86,0 \| 79,0
T-19346R	21	31,5	2533,79	141,5	1.4310	74,7 \| 85,7 \| 75,8 \| 62,5
T-17006R	12,5	17,6	2709,97	36,19	1.4310	61,9 \| 81,9 \| 65,5 \| 38,2
T-17002R	12,5	11,2	2709,97	20,11	1.4310	50,7 \| 75,1 \| 55,8 \| 21,2
T-19406R	12,4	37,8	3909,65	70,3	1.4310	70,7 \| 87,8 \| 72,8 \| 51,5
T-19402R	12,4	19,8	3909,65	33,31	1.4310	51,9 \| 81,0 \| 50,4 \| 24,4
T-19426R	17,4	37,8	4113,81	96,96	1.4310	72,4 \| 78,5 \| 71,3 \| 67,5
T-19502R	17,5	22	5491,74	41,2	1.4310	46,4 \| 71,1 \| 46,5 \| 21,5
T-19506R	17,5	42	5491,74	86,98	1.4310	62,4 \| 72,9 \| 69,0 \| 45,3
T-19807R	20	27,5	9706,06	34,63	1.4310	37,5 \| 69,1 \| 33,1 \| 10,2

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202089; Torzní pružina T-19306R

Země původu: DE, German; Torzní pružina T-19306R
