Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

Cenová stupnice - Torzní pružina T-19725L

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

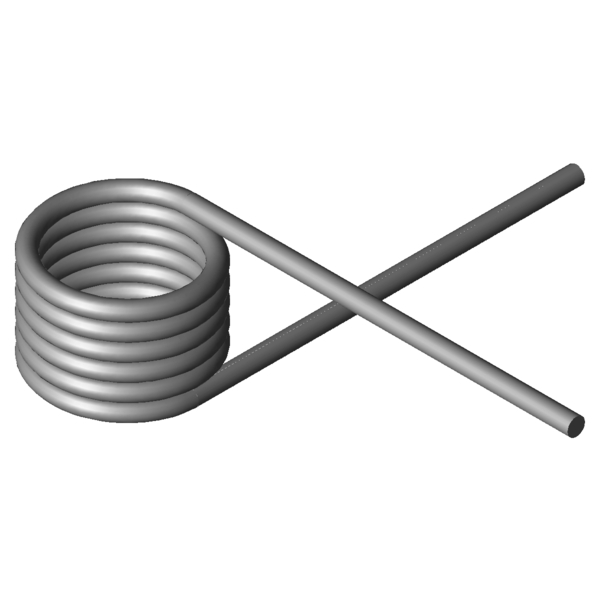

Obrázek produktu Torzní pružina T-19725L
Obrázek produktu Torzní pružina T-19725L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19725L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 30,38 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2512,32 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 73,53 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 104,3412 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

síla-dráha-výpočet Torzní pružina T-19725L

Formulář dotazu Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

Formulář dotazu Torzní pružina T-19725L

Podobné zkrutné pružiny pro Torzní pružina T-19725L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-17027L 22 21,6 2909,76 79,7 1.4310 66,7 | 73,4 | 57,0 | 69,6
T-17037L 27 21,6 2964,79 97,32 1.4310 75,3 | 79,5 | 62,8 | 83,4
T-19423L 17,4 24,3 4113,81 58,73 1.4310 69,2 | 72,3 | 67,1 | 68,1
T-19443L 22,4 24,3 4240,2 74,91 1.4310 65,2 | 79,7 | 71,0 | 44,9
T-19463L 27,4 24,3 4326,15 91,1 1.4310 66,1 | 83,3 | 69,0 | 46,2
T-19467L 27,4 42,3 4326,15 170,24 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19503L 17,5 27 5491,74 52,66 1.4310 83,0 | 78,4 | 72,1 | 98,6
T-19523L 22,5 27 5673,53 67,04 1.4310 55,5 | 78,6 | 57,8 | 30,0
T-19543L 27,5 27 5798,12 81,34 1.4310 60,4 | 84,5 | 61,2 | 35,6
T-19563L 32,5 27 5888,83 95,73 1.4310 61,8 | 79,4 | 64,8 | 41,3
T-19567L 32,5 47 5888,83 178,98 1.4310 83,2 | 88,1 | 84,3 | 77,2
T-19707L 20,5 30,38 7210,54 50,1 1.4310 46,0 | 75,5 | 44,7 | 17,7
T-19716L 25,5 30,38 7413,47 61,82 1.4310 50,1 | 81,6 | 47,3 | 21,2
T-19712L 25,5 16,88 7413,47 29,56 1.4310 39,7 | 71,0 | 37,9 | 10,1
T-19725L 30,5 30,38 7558,94 73,53 1.4310 51,8 | 80,6 | 50,2 | 24,7
T-19734L 35,5 30,38 7668,33 85,25 1.4310 52,6 | 76,3 | 53,2 | 28,3
T-19730L 35,5 16,88 7668,33 40,77 1.4310 70,7 | 80,5 | 77,0 | 54,7
T-19808L 20 33,75 9706,06 44,25 1.4310 40,6 | 74,9 | 35,3 | 11,6
T-19822L 28 33,75 10155,28 61,11 1.4310 45,9 | 83,2 | 39,2 | 15,3
T-19818L 28 18,75 10155,28 29,23 1.4310 36,2 | 71,4 | 29,9 | 7,3
T-19837L 36 33,75 10430,68 77,99 1.4310 82,8 | 88,2 | 83,4 | 76,9
T-19833L 36 18,75 10430,68 37,3 1.4310 59,1 | 78,8 | 61,6 | 36,8
T-19852L 44 33,75 10616,8 94,87 1.4310 83,1 | 83,1 | 74,4 | 91,9
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-19725L

Země původu: DE, German; Torzní pružina T-19725L
