Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Staffelpreise - Druckfeder D-187

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

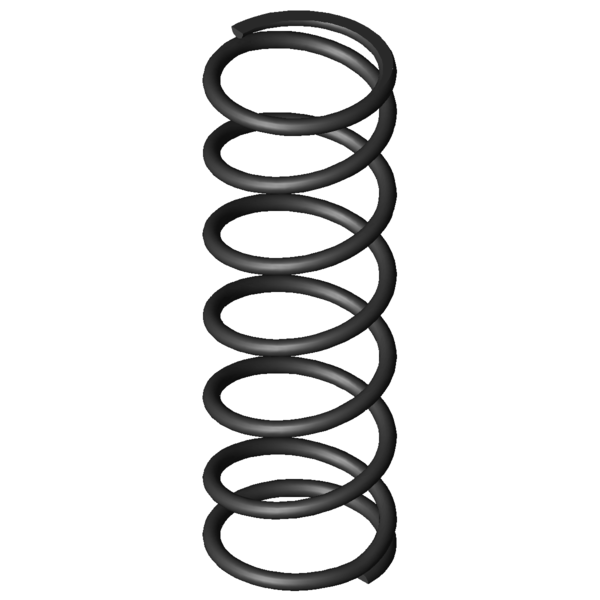

Produktbild Druckfeder D-187
Produktbild Druckfeder D-187
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-187

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 13,75 mm Äußerer Windungsdurchmesser
Dd 10,7 mm Dorndurchmesser
Dh 14,6 mm Hülsendurchmesser
L0 41,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 66,219 N Höchstkraft der Feder
Ln 12,9 mm Kleinste Länge der Feder
sn 28,6 mm Größter Federweg bei statischer Belastung
Fndyn 56,263 N Dynamische Höchstkraft
Lndyn 17,2 mm Kleinste Länge dynamische Belastung
shdyn 8,89 mm Größter Federweg dynamische Belastung
S 7,318 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,315 N/mm Federrate
Gewicht 2,857 g Gewicht des Artikels
Fntol 3,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,57 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Kraft-Weg-Berechnung Druckfeder D-187

Anfrageformular Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Anfrageformular Druckfeder D-187

Ähnliche Druckfedern im Umfeld der Druckfeder D-187 Federstahl Ø 1,25 x 12,5 x 41,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-187 EN 10270-1 1,25 13,75 41,5 66,219 12,9 28,6 5,5 2,315 100,0 | 100,0 | 100,0 | 100,0
VD-187 1.4310 1,25 13,75 41,5 57,074 12,8 28,7 5,5 1,989 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117J 14 38,3 0,518 EN 10270-1 16,835 5,82 32,48 54,7 | 84,8 | 56,7 | 22,4
D-142A 15 39,2 0,681 EN 10270-1 22,328 6,42 32,78 58,6 | 86,0 | 60,5 | 29,4
D-147 13,5 36,5 0,948 EN 10270-1 25,758 9,34 27,16 65,5 | 88,7 | 66,9 | 41,0
D-179J-02 14 42,3 1,263 EN 10270-1 40,674 10,1 32,2 74,8 | 94,8 | 75,1 | 54,6
D-180M-22 15 40 1,461 EN 10270-1 42,427 10,97 29,03 79,7 | 94,7 | 81,3 | 63,1
D-180O-01 13 41 1,714 EN 10270-1 46,962 13,61 27,39 84,6 | 96,4 | 83,3 | 74,1
D-190D 13 40 1,804 EN 10270-1 44,019 15,6 24,4 83,6 | 97,0 | 75,9 | 77,9
D-187 13,75 41,5 2,315 EN 10270-1 66,219 12,9 28,6 100,0 | 100,0 | 100,0 | 100,0
D-206F 15 39 2,829 EN 10270-1 75,359 12,36 26,64 88,0 | 91,6 | 90,5 | 81,8
D-207J-36 14 45,6 3,107 EN 10270-1 84,645 18,35 27,25 84,0 | 90,9 | 86,8 | 74,5
D-207J-35 14 40,6 3,521 EN 10270-1 84,686 16,55 24,05 80,0 | 93,1 | 81,1 | 65,8
D-219A 14,1 38 4,022 EN 10270-1 74,781 19,41 18,59 74,5 | 89,1 | 76,8 | 57,6
D-207KC 12,5 38,8 4,559 EN 10270-1 94,576 18,05 20,75 70,4 | 89,2 | 71,3 | 50,8
D-222C 12,7 41 5,139 EN 10270-1 102,685 21,02 19,98 67,3 | 89,8 | 67,2 | 45,1
D-219 14,1 36 6,215 EN 10270-1 133,316 14,55 21,45 62,4 | 87,5 | 62,3 | 37,3
D-252A-05 14,8 44 8,636 EN 10270-1 164,897 24,91 19,09 54,5 | 83,2 | 53,5 | 26,8
D-252AA 15 40 9,892 EN 10270-1 183,496 21,45 18,55 52,5 | 83,5 | 50,5 | 23,4
D-257D 14 46,4 9,929 EN 10270-1 203,293 25,93 20,47 52,9 | 83,4 | 52,1 | 23,3
D-252A-04 14,8 38 10,363 EN 10270-1 171,806 21,42 16,58 51,0 | 82,3 | 48,3 | 22,3
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 51,3 | 84,2 | 47,8 | 21,8
D-257C-01 14 39 11,097 EN 10270-1 170,702 23,62 15,38 50,7 | 84,9 | 46,3 | 20,9
D-254A 14,5 39 12,839 EN 10270-1 250,368 19,5 19,5 49,7 | 83,8 | 47,3 | 18,0
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 47,7 | 82,4 | 43,5 | 17,3
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-187

Ursprungsland: DE, German; Druckfeder D-187
