Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Staffelpreise - Druckfeder D-257D

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

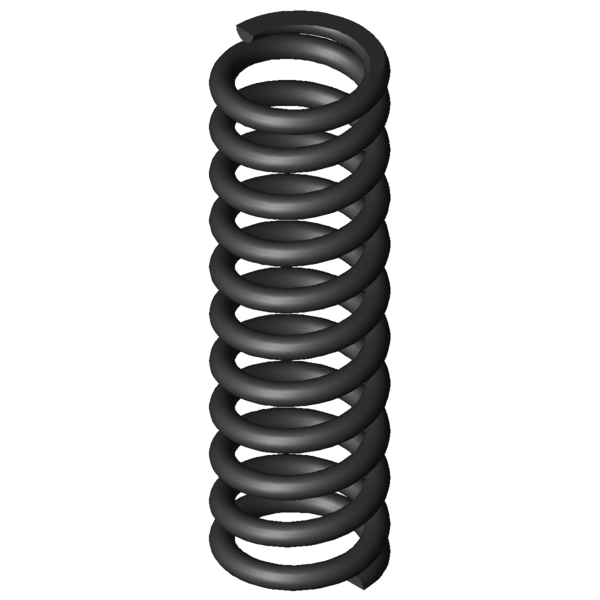

Produktbild Druckfeder D-257D
Produktbild Druckfeder D-257D
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-257D

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12 mm Mittlerer Windungsdurchmesser
De 14 mm Äußerer Windungsdurchmesser
Dd 9,5 mm Dorndurchmesser
Dh 14,7 mm Hülsendurchmesser
L0 46,4 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 203,293 N Höchstkraft der Feder
Ln 25,93 mm Kleinste Länge der Feder
sn 20,47 mm Größter Federweg bei statischer Belastung
Fndyn 188,657 N Dynamische Höchstkraft
Lndyn 27,4 mm Kleinste Länge dynamische Belastung
shdyn 8,65 mm Größter Federweg dynamische Belastung
S 4,674 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,929 N/mm Federrate
Gewicht 10,7661 g Gewicht des Artikels
Fntol 13,75 N (+/-) Toleranz für statische Höchstkraft
Fndtol 13,53 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,08 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Kraft-Weg-Berechnung Druckfeder D-257D

Anfrageformular Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Anfrageformular Druckfeder D-257D

Ähnliche Druckfedern im Umfeld der Druckfeder D-257D Federstahl Ø 2 x 12 x 46,4 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-257D EN 10270-1 2 14 46,4 203,293 25,93 20,47 9,5 9,929 100,0 | 100,0 | 100,0 | 100,0
VD-257D 1.4310 2 14 46,4 174,608 25,93 20,47 9,5 8,528 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117J 14 38,3 0,518 EN 10270-1 16,835 5,82 32,48 38,4 | 74,2 | 35,7 | 5,2
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 39,0 | 78,6 | 31,3 | 7,2
D-150D 12,5 48 0,788 EN 10270-1 27,553 13,04 34,96 40,9 | 78,7 | 36,1 | 7,9
D-179J-02 14 42,3 1,263 EN 10270-1 40,674 10,1 32,2 45,5 | 82,1 | 41,8 | 12,7
D-187 13,75 41,5 2,315 EN 10270-1 66,219 12,9 28,6 52,9 | 83,4 | 52,1 | 23,3
D-217F 15,1 47 2,36 EN 10270-1 50,957 25,4 21,6 58,1 | 90,5 | 59,9 | 23,8
D-207J-09 14,5 50 2,762 EN 10270-1 87,101 18,46 31,54 56,6 | 88,1 | 53,9 | 27,8
D-207J-36 14 45,6 3,107 EN 10270-1 84,645 18,35 27,25 60,2 | 91,1 | 58,4 | 31,3
D-207J-35 14 40,6 3,521 EN 10270-1 84,686 16,55 24,05 62,1 | 87,5 | 63,4 | 35,5
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 64,3 | 88,7 | 63,7 | 40,5
D-252A-06 14,8 51 7,066 EN 10270-1 151,551 29,55 21,45 83,8 | 95,2 | 85,0 | 71,1
D-252A-05 14,8 44 8,636 EN 10270-1 164,897 24,91 19,09 90,2 | 96,5 | 87,2 | 87,0
D-257DA 14 50 8,984 EN 10270-1 195,539 28,23 21,77 94,4 | 97,6 | 95,1 | 90,4
D-255 14,5 49,5 9,818 EN 10270-1 250,368 24 25,5 92,1 | 96,8 | 80,7 | 98,9
D-257D 14 46,4 9,929 EN 10270-1 203,293 25,93 20,47 100,0 | 100,0 | 100,0 | 100,0
D-257C-01 14 39 11,097 EN 10270-1 170,702 23,62 15,38 87,9 | 94,7 | 79,6 | 89,5
D-257E-10 13 50 11,663 EN 10270-1 255,975 28,05 21,95 88,9 | 95,2 | 86,3 | 85,2
D-263P 15 48,9 11,979 EN 10270-1 244,947 28,45 20,45 89,1 | 93,0 | 91,4 | 82,9
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 84,1 | 91,6 | 86,5 | 74,2
D-257E-05 12,3 44 13,561 EN 10270-1 202,391 29,08 14,92 84,6 | 94,2 | 86,2 | 73,2
D-263V-14 15,2 51 14,652 EN 10270-1 234,921 34,97 16,03 79,7 | 88,8 | 82,4 | 67,8
D-263V-13 15,2 44 17,908 EN 10270-1 259,991 29,48 14,52 73,4 | 90,1 | 74,6 | 55,5
D-263Q-05 12,3 44 21,057 EN 10270-1 257,213 31,79 12,21 69,2 | 91,2 | 69,3 | 47,1
D-283A-16 15,5 49 21,31 EN 10270-1 421,147 29,24 19,76 69,1 | 88,3 | 72,4 | 46,6
D-286 15 47,5 23,971 EN 10270-1 439,336 29,17 18,33 66,6 | 90,3 | 67,9 | 41,4
D-263V-05 12,35 44 31,07 EN 10270-1 398,058 31,19 12,81 59,4 | 89,4 | 56,8 | 32,0
D-288D 13 42,5 36,186 EN 10270-1 388,872 31,75 10,75 56,0 | 88,2 | 52,4 | 27,5
D-288T-06 15 51 36,299 EN 10270-1 558,372 35,62 15,38 56,1 | 85,2 | 55,8 | 27,4
D-288T-05 15 44 40,57 EN 10270-1 468,265 32,46 11,54 53,6 | 86,5 | 49,9 | 24,5
D-288W 14 45,9 46,916 EN 10270-1 488,003 35,5 10,4 52,5 | 90,1 | 46,2 | 21,2
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-257D

Ursprungsland: DE, German; Druckfeder D-257D
