Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Staffelpreise - Druckfeder D-288T-05

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

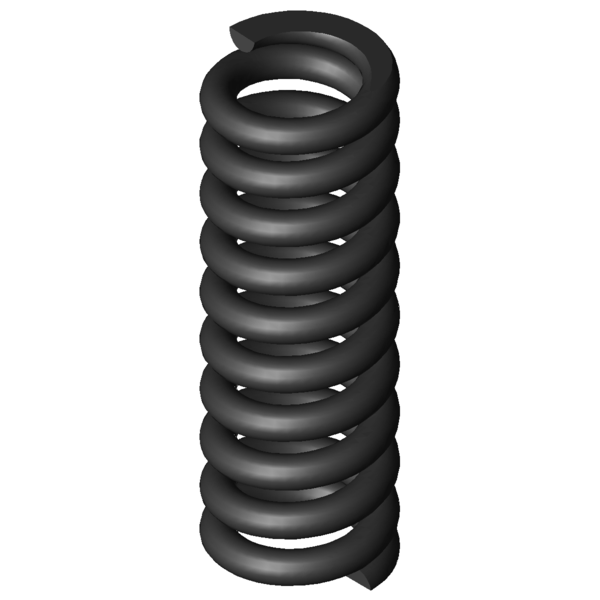

Produktbild Druckfeder D-288T-05
Produktbild Druckfeder D-288T-05
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288T-05

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,2 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 8,8 mm Dorndurchmesser
Dh 15,7 mm Hülsendurchmesser
L0 44 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 468,265 N Höchstkraft der Feder
Ln 32,46 mm Kleinste Länge der Feder
sn 11,54 mm Größter Federweg bei statischer Belastung
Fndyn 406,102 N Dynamische Höchstkraft
Lndyn 33,99 mm Kleinste Länge dynamische Belastung
shdyn 5,2 mm Größter Federweg dynamische Belastung
S 4,847 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 40,57 N/mm Federrate
Gewicht 19,5878 g Gewicht des Artikels
Fntol 45,15 N (+/-) Toleranz für statische Höchstkraft
Fndtol 44,22 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,94 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Kraft-Weg-Berechnung Druckfeder D-288T-05

Anfrageformular Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Anfrageformular Druckfeder D-288T-05

Ähnliche Druckfedern im Umfeld der Druckfeder D-288T-05 Federstahl Ø 2,8 x 12,2 x 44 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288T-05 EN 10270-1 2,8 15 44 468,265 32,46 11,54 8,5 40,57 100,0 | 100,0 | 100,0 | 100,0
VD-288T-05 1.4310 2,8 15 44 402,191 32,46 11,54 8,5 34,845 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-255 14,5 49,5 9,818 EN 10270-1 250,368 24 25,5 53,1 | 85,7 | 49,4 | 24,2
D-252AA 15 40 9,892 EN 10270-1 183,496 21,45 18,55 54,2 | 87,4 | 50,7 | 24,4
D-257D 14 46,4 9,929 EN 10270-1 203,293 25,93 20,47 53,6 | 86,5 | 49,9 | 24,5
D-252A-04 14,8 38 10,363 EN 10270-1 171,806 21,42 16,58 54,7 | 85,5 | 53,1 | 25,5
D-263P 15 48,9 11,979 EN 10270-1 244,947 28,45 20,45 57,8 | 89,5 | 54,4 | 29,5
D-254A 14,5 39 12,839 EN 10270-1 250,368 19,5 19,5 57,8 | 85,6 | 56,3 | 31,6
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 61,1 | 91,3 | 58,9 | 33,0
D-263V-13 15,2 44 17,908 EN 10270-1 259,991 29,48 14,52 68,8 | 94,8 | 67,5 | 44,1
D-263V-12 15,2 38 20,146 EN 10270-1 226,862 26,74 11,26 71,0 | 90,3 | 73,0 | 49,7
D-283A-16 15,5 49 21,31 EN 10270-1 421,147 29,24 19,76 72,9 | 92,0 | 74,2 | 52,5
D-286 15 47,5 23,971 EN 10270-1 439,336 29,17 18,33 77,1 | 94,0 | 78,4 | 59,1
D-285A 15 40 23,971 EN 10270-1 259,557 29,17 10,83 75,7 | 93,4 | 74,6 | 59,1
D-288D 13 42,5 36,186 EN 10270-1 388,872 31,75 10,75 89,4 | 90,8 | 88,1 | 89,1
D-288T-06 15 51 36,299 EN 10270-1 558,372 35,62 15,38 88,1 | 95,4 | 79,4 | 89,5
D-288T-05 15 44 40,57 EN 10270-1 468,265 32,46 11,54 100,0 | 100,0 | 100,0 | 100,0
D-288W 14 45,9 46,916 EN 10270-1 488,003 35,5 10,4 92,0 | 96,4 | 93,0 | 86,5
D-288T-04 15 38 49,263 EN 10270-1 506,516 27,72 10,28 89,5 | 95,5 | 90,8 | 82,4
D-288Z-05 15,5 44 61,682 EN 10270-1 612,183 34,08 9,92 80,9 | 95,7 | 81,2 | 65,8
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-288T-05

Ursprungsland: DE, German; Druckfeder D-288T-05
