Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Staffelpreise - Druckfeder D-263P

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

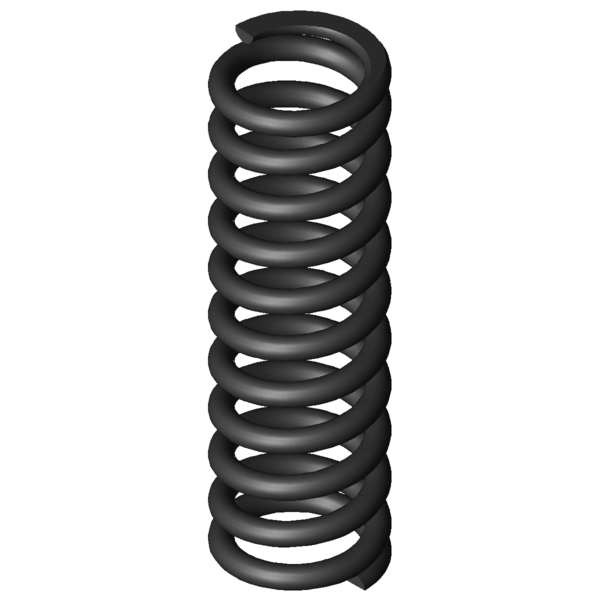

Produktbild Druckfeder D-263P
Produktbild Druckfeder D-263P
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-263P

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,8 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 10,1 mm Dorndurchmesser
Dh 15,7 mm Hülsendurchmesser
L0 48,9 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 244,947 N Höchstkraft der Feder
Ln 28,45 mm Kleinste Länge der Feder
sn 20,45 mm Größter Federweg bei statischer Belastung
Fndyn 226,036 N Dynamische Höchstkraft
Lndyn 30,03 mm Kleinste Länge dynamische Belastung
shdyn 8,34 mm Größter Federweg dynamische Belastung
S 4,916 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,979 N/mm Federrate
Gewicht 13,8955 g Gewicht des Artikels
Fntol 17,06 N (+/-) Toleranz für statische Höchstkraft
Fndtol 16,78 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,12 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Kraft-Weg-Berechnung Druckfeder D-263P

Anfrageformular Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Anfrageformular Druckfeder D-263P

Ähnliche Druckfedern im Umfeld der Druckfeder D-263P Federstahl Ø 2,2 x 12,8 x 48,9 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263P EN 10270-1 2,2 15 48,9 244,947 28,45 20,45 9,5 11,979 100,0 | 100,0 | 100,0 | 100,0
VD-263P 1.4310 2,2 15 48,9 210,384 28,45 20,45 9,5 10,288 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207J-03 16,5 48,9 1,91 EN 10270-1 59,024 18 30,9 49,2 | 86,4 | 45,1 | 15,9
D-217F 15,1 47 2,36 EN 10270-1 50,957 25,4 21,6 55,6 | 89,4 | 57,7 | 19,7
D-207J-09 14,5 50 2,762 EN 10270-1 87,101 18,46 31,54 53,6 | 87,5 | 50,2 | 23,1
D-207J-36 14 45,6 3,107 EN 10270-1 84,645 18,35 27,25 55,2 | 84,9 | 54,8 | 25,9
D-232Q 16 52 3,932 EN 10270-1 110,06 24,01 27,99 60,6 | 89,9 | 59,0 | 32,8
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 59,2 | 86,0 | 58,1 | 33,6
D-252A-06 14,8 51 7,066 EN 10270-1 151,551 29,55 21,45 77,6 | 95,2 | 78,6 | 59,0
D-252AB 15 55,6 7,066 EN 10270-1 191,975 28,43 27,17 76,3 | 93,0 | 76,8 | 59,0
D-252A-05 14,8 44 8,636 EN 10270-1 164,897 24,91 19,09 81,9 | 93,2 | 80,3 | 72,1
D-252A-30 15 52 8,728 EN 10270-1 240,033 24,5 27,5 84,7 | 95,0 | 86,2 | 72,9
D-257DA 14 50 8,984 EN 10270-1 195,539 28,23 21,77 85,3 | 94,0 | 86,9 | 75,0
D-255 14,5 49,5 9,818 EN 10270-1 250,368 24 25,5 88,8 | 95,5 | 89,0 | 82,0
D-257D 14 46,4 9,929 EN 10270-1 203,293 25,93 20,47 89,1 | 93,0 | 91,4 | 82,9
D-263P-01 15 53 10,838 EN 10270-1 238,615 30,98 22,02 94,3 | 97,4 | 95,1 | 90,5
D-263P 15 48,9 11,979 EN 10270-1 244,947 28,45 20,45 100,0 | 100,0 | 100,0 | 100,0
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 89,3 | 95,3 | 83,3 | 89,5
D-263V-14 15,2 51 14,652 EN 10270-1 234,921 34,97 16,03 88,1 | 95,4 | 87,1 | 81,7
D-286A 15 55 15,093 EN 10270-1 175,216 43,39 11,61 78,6 | 92,3 | 64,2 | 79,4
D-263V-13 15,2 44 17,908 EN 10270-1 259,991 29,48 14,52 81,0 | 93,4 | 82,6 | 66,9
D-283A-16 15,5 49 21,31 EN 10270-1 421,147 29,24 19,76 76,2 | 94,9 | 77,4 | 56,2
D-286 15 47,5 23,971 EN 10270-1 439,336 29,17 18,33 72,6 | 95,0 | 72,7 | 50,0
D-288Z-62 17 49,8 35,379 EN 10270-1 527,753 34,88 14,92 60,0 | 86,6 | 59,7 | 33,9
D-288T-06 15 51 36,299 EN 10270-1 558,372 35,62 15,38 61,3 | 91,5 | 59,5 | 33,0
D-288T-05 15 44 40,57 EN 10270-1 468,265 32,46 11,54 57,8 | 89,5 | 54,4 | 29,5
D-288W 14 45,9 46,916 EN 10270-1 488,003 35,5 10,4 54,9 | 88,6 | 50,5 | 25,5
D-288Z-06 15,5 51 50,611 EN 10270-1 547,97 40,17 10,83 53,5 | 87,9 | 48,8 | 23,7
D-288Z-05 15,5 44 61,682 EN 10270-1 612,183 34,08 9,92 49,9 | 85,9 | 44,3 | 19,4
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-263P

Ursprungsland: DE, German; Druckfeder D-263P
