Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Staffelpreise - Druckfeder D-207J-35

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

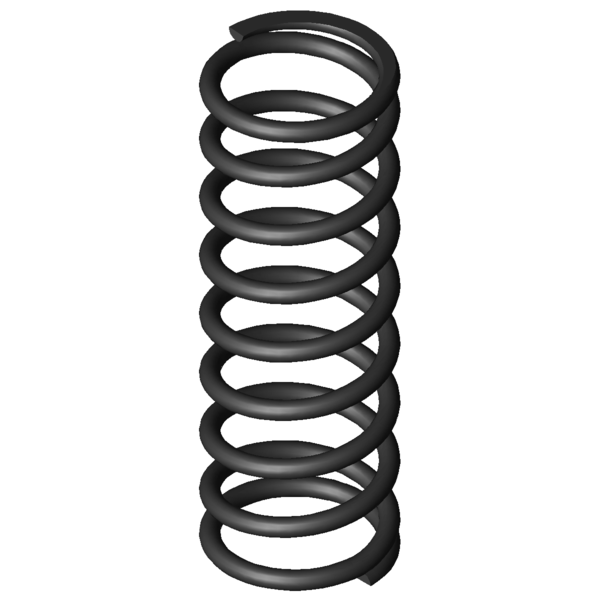

Produktbild Druckfeder D-207J-35
Produktbild Druckfeder D-207J-35
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-207J-35

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 14 mm Äußerer Windungsdurchmesser
Dd 10,3 mm Dorndurchmesser
Dh 14,9 mm Hülsendurchmesser
L0 40,6 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 84,686 N Höchstkraft der Feder
Ln 16,55 mm Kleinste Länge der Feder
sn 24,05 mm Größter Federweg bei statischer Belastung
Fndyn 80,626 N Dynamische Höchstkraft
Lndyn 17,7 mm Kleinste Länge dynamische Belastung
shdyn 10,94 mm Größter Federweg dynamische Belastung
S 5,213 mm Steigung der Feder
n 7,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,521 N/mm Federrate
Gewicht 5,2112 g Gewicht des Artikels
Fntol 5,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,12 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,11 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Kraft-Weg-Berechnung Druckfeder D-207J-35

Anfrageformular Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Anfrageformular Druckfeder D-207J-35

Ähnliche Druckfedern im Umfeld der Druckfeder D-207J-35 Federstahl Ø 1,5 x 12,5 x 40,6 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207J-35 EN 10270-1 1,5 14 40,6 84,686 16,55 24,05 7,5 3,521 100,0 | 100,0 | 100,0 | 100,0
VD-207J-35 1.4310 1,5 14 40,6 72,737 16,55 24,05 7,5 3,024 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117J 14 38,3 0,518 EN 10270-1 16,835 5,82 32,48 48,1 | 82,6 | 47,0 | 14,7
D-142A 15 39,2 0,681 EN 10270-1 22,328 6,42 32,78 56,7 | 81,0 | 57,0 | 32,2
D-147 13,5 36,5 0,948 EN 10270-1 25,758 9,34 27,16 64,8 | 82,3 | 67,1 | 44,9
D-179J-02 14 42,3 1,263 EN 10270-1 40,674 10,1 32,2 62,3 | 89,8 | 61,4 | 35,9
D-180M-22 15 40 1,461 EN 10270-1 42,427 10,97 29,03 66,2 | 90,6 | 66,5 | 41,5
D-180O-01 13 41 1,714 EN 10270-1 46,962 13,61 27,39 70,3 | 90,6 | 71,6 | 48,7
D-190D 13 40 1,804 EN 10270-1 44,019 15,6 24,4 72,7 | 91,6 | 75,3 | 51,2
D-187 13,75 41,5 2,315 EN 10270-1 66,219 12,9 28,6 80,0 | 93,1 | 81,1 | 65,8
D-206F 15 39 2,829 EN 10270-1 75,359 12,36 26,64 74,4 | 92,3 | 56,1 | 74,7
D-207J-36 14 45,6 3,107 EN 10270-1 84,645 18,35 27,25 92,9 | 96,3 | 94,1 | 88,2
D-207J-35 14 40,6 3,521 EN 10270-1 84,686 16,55 24,05 100,0 | 100,0 | 100,0 | 100,0
D-219A 14,1 38 4,022 EN 10270-1 74,781 19,41 18,59 88,6 | 95,5 | 82,8 | 87,5
D-207KC 12,5 38,8 4,559 EN 10270-1 94,576 18,05 20,75 86,7 | 95,0 | 87,9 | 77,3
D-222C 12,7 41 5,139 EN 10270-1 102,685 21,02 19,98 81,9 | 94,5 | 82,8 | 68,5
D-207J-34 14 35 5,281 EN 10270-1 111,433 13,9 21,1 64,2 | 95,8 | 56,8 | 40,0
D-232P 16 40 5,746 EN 10270-1 128,932 17,56 22,44 59,8 | 90,3 | 52,2 | 36,8
D-219 14,1 36 6,215 EN 10270-1 133,316 14,55 21,45 60,2 | 93,0 | 53,5 | 34,0
D-252A-05 14,8 44 8,636 EN 10270-1 164,897 24,91 19,09 64,5 | 87,3 | 65,4 | 40,8
D-252AA 15 40 9,892 EN 10270-1 183,496 21,45 18,55 62,1 | 89,0 | 61,6 | 35,6
D-257D 14 46,4 9,929 EN 10270-1 203,293 25,93 20,47 62,1 | 87,5 | 63,4 | 35,5
D-252A-04 14,8 38 10,363 EN 10270-1 171,806 21,42 16,58 55,3 | 86,5 | 59,0 | 20,4
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 60,3 | 89,0 | 58,5 | 33,2
D-257C-01 14 39 11,097 EN 10270-1 170,702 23,62 15,38 59,6 | 90,4 | 56,8 | 31,7
D-254A 14,5 39 12,839 EN 10270-1 250,368 19,5 19,5 58,0 | 89,2 | 57,5 | 27,4
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 55,2 | 86,1 | 53,1 | 26,3
D-263V-12 15,2 38 20,146 EN 10270-1 226,862 26,74 11,26 44,9 | 83,2 | 40,9 | 10,5
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-207J-35

Ursprungsland: DE, German; Druckfeder D-207J-35

Produktbild - Druckfedern D-207J-35

Produktbild - Druckfedern D-207J-35

QR-Code: Druckfeder D-207J-35

QR-Code - Druckfedern - D-207J-35 | https://www.federnshop.com/de/produkte/druckfedern/d-207j-35.html
