Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Staffelpreise - Druckfeder D-090H

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

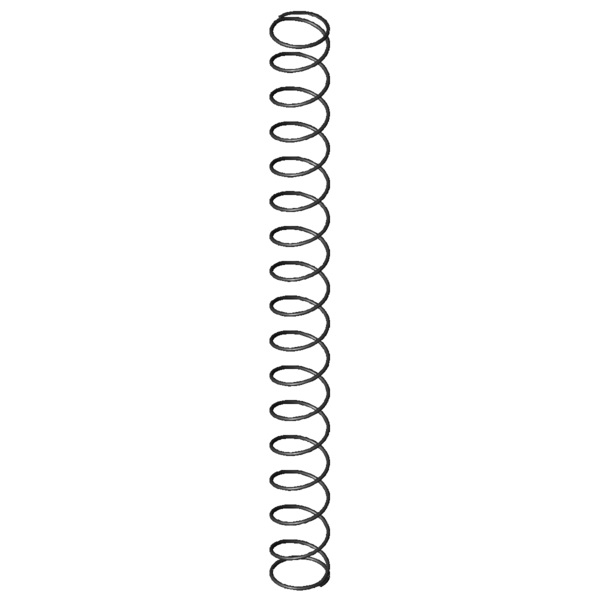

Produktbild Druckfeder D-090H
Produktbild Druckfeder D-090H
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-090H

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 0,55 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 8,45 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 7,3 mm Dorndurchmesser
Dh 10 mm Hülsendurchmesser
L0 99,2 mm Ungespannte Länge der Feder
Lk 90,84 mm Knicklänge
Fn 8,543 N Höchstkraft der Feder
Ln 13,5 mm Kleinste Länge der Feder
sn 85,7 mm Größter Federweg bei statischer Belastung
Fndyn 7,695 N Dynamische Höchstkraft
Lndyn 22 mm Kleinste Länge dynamische Belastung
shdyn 20,34 mm Größter Federweg dynamische Belastung
S 6,365 mm Steigung der Feder
n 15,5 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 0,1 N/mm Federrate
Gewicht 0,8724 g Gewicht des Artikels
Fntol 0,57 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,57 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,47 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Kraft-Weg-Berechnung Druckfeder D-090H

Anfrageformular Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Anfrageformular Druckfeder D-090H

Ähnliche Druckfedern im Umfeld der Druckfeder D-090H Federstahl Ø 0,55 x 8,45 x 99,2 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090H EN 10270-1 0,55 9 99,2 8,543 13,5 85,7 15,5 0,1 100,0 | 100,0 | 100,0 | 100,0
VD-090H 1.4310 0,55 9 99,2 7,338 13,5 85,7 15,5 0,086 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063M 8,5 97,6 0,08 EN 10270-1 6,828 12,5 85,1 88,2 | 94,6 | 89,6 | 80,5
D-090W-04 11,6 98 0,097 EN 10270-1 8,217 13,5 84,5 94,3 | 87,9 | 97,4 | 97,5
D-090H 9 99,2 0,1 EN 10270-1 8,543 13,5 85,7 100,0 | 100,0 | 100,0 | 100,0
D-090AA 10,5 117 0,108 EN 10270-1 10,919 15,6 101,4 86,6 | 85,9 | 81,4 | 92,6
D-095A 8,63 80,5 0,139 EN 10270-1 8,389 20,28 60,22 81,3 | 88,1 | 84,2 | 71,6
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 76,4 | 87,4 | 80,5 | 61,3
D-095 8,63 80,5 0,169 EN 10270-1 10,776 16,9 63,6 74,6 | 88,1 | 76,7 | 58,8
D-122A 10,8 96,5 0,185 EN 10270-1 13,145 25,62 70,88 70,2 | 83,1 | 73,8 | 53,8
D-122 10,8 96,5 0,226 EN 10270-1 16,951 21,35 75,15 65,5 | 83,1 | 69,0 | 44,2
D-122A-14 10 92,5 0,29 EN 10270-1 20,764 20,82 71,68 60,3 | 84,0 | 62,4 | 34,4
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 52,8 | 78,4 | 52,5 | 27,5
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 49,7 | 78,4 | 48,2 | 22,6
D-155A-10 11 114 0,497 EN 10270-1 42,924 27,63 86,38 51,4 | 74,6 | 59,6 | 20,1
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 45,9 | 73,0 | 46,7 | 18,1
D-143D 10 76,3 0,572 EN 10270-1 32,627 19,28 57,02 46,6 | 76,0 | 46,4 | 17,4
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 42,0 | 73,8 | 39,5 | 12,8
D-166O 8 107 0,861 EN 10270-1 55,541 42,49 64,51 45,3 | 78,9 | 45,3 | 11,6
D-195A 11,25 93,5 1,105 EN 10270-1 63,409 36,14 57,36 40,7 | 72,8 | 40,2 | 9,0
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-090H

Ursprungsland: DE, German; Druckfeder D-090H
