Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Staffelpreise - Druckfeder D-095A

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

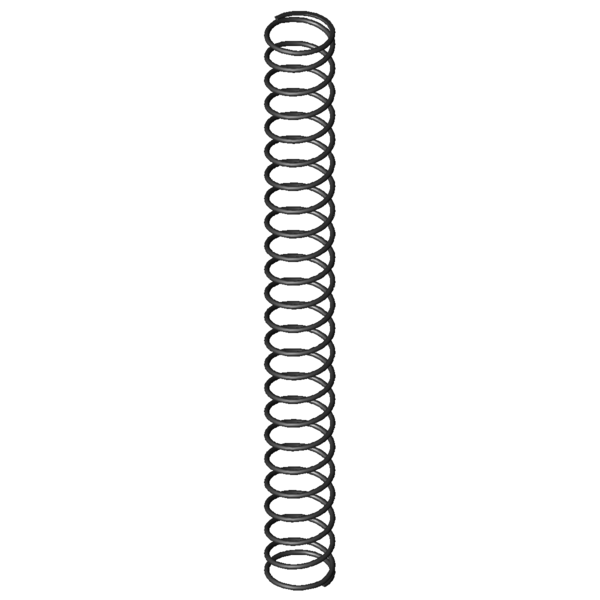

Produktbild Druckfeder D-095A
Produktbild Druckfeder D-095A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-095A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,63 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 8,63 mm Äußerer Windungsdurchmesser
Dd 6,9 mm Dorndurchmesser
Dh 9,4 mm Hülsendurchmesser
L0 80,5 mm Ungespannte Länge der Feder
Lk 71,07 mm Knicklänge
Fn 8,389 N Höchstkraft der Feder
Ln 20,28 mm Kleinste Länge der Feder
sn 60,22 mm Größter Federweg bei statischer Belastung
Fndyn 8,049 N Dynamische Höchstkraft
Lndyn 22,72 mm Kleinste Länge dynamische Belastung
shdyn 32,96 mm Größter Federweg dynamische Belastung
S 3,55 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,139 N/mm Federrate
Gewicht 1,5173 g Gewicht des Artikels
Fntol 0,69 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,69 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,07 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Kraft-Weg-Berechnung Druckfeder D-095A

Anfrageformular Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Anfrageformular Druckfeder D-095A

Ähnliche Druckfedern im Umfeld der Druckfeder D-095A Federstahl Ø 0,63 x 8 x 80,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-095A EN 10270-1 0,63 8,63 80,5 8,389 20,28 60,22 22,5 0,139 100,0 | 100,0 | 100,0 | 100,0
VD-095 1.4310 0,63 8,63 80,5 9,255 16,9 63,6 18,5 0,146 96,1 | 100,0 | 92,7 | 95,7
VD-095A 1.4310 0,63 8,63 80,5 7,205 20,28 60,22 22,5 0,12 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063M 8,5 97,6 0,08 EN 10270-1 6,828 12,5 85,1 73,5 | 86,8 | 76,1 | 57,6
D-090H 9 99,2 0,1 EN 10270-1 8,543 13,5 85,7 81,3 | 88,1 | 84,2 | 71,6
D-063L 8,5 60,5 0,131 EN 10270-1 6,866 8,05 52,45 87,6 | 84,3 | 84,5 | 94,0
D-095A 8,63 80,5 0,139 EN 10270-1 8,389 20,28 60,22 100,0 | 100,0 | 100,0 | 100,0
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 88,3 | 86,6 | 92,7 | 85,6
D-095 8,63 80,5 0,169 EN 10270-1 10,776 16,9 63,6 89,5 | 100,0 | 86,3 | 82,2
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 62,8 | 87,1 | 62,8 | 38,5
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 62,0 | 87,0 | 62,4 | 36,6
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 59,5 | 87,1 | 59,6 | 31,6
D-155A 11 81,5 0,453 EN 10270-1 23,261 30,13 51,38 57,2 | 80,1 | 60,7 | 30,8
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 55,2 | 80,1 | 60,3 | 25,3
D-143D 10 76,3 0,572 EN 10270-1 32,627 19,28 57,02 56,1 | 83,7 | 60,2 | 24,3
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 49,9 | 80,5 | 51,2 | 17,9
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 44,0 | 79,6 | 39,3 | 13,0
D-166N 8 69,7 1,32 EN 10270-1 54,513 28,4 41,3 44,4 | 80,8 | 42,0 | 10,6
D-180-07 8,3 76 1,332 EN 10270-1 47,127 40,62 35,38 43,8 | 82,6 | 38,3 | 10,5
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 40,0 | 77,7 | 33,7 | 8,5
D-180-14 9 74 1,635 EN 10270-1 73,014 29,35 44,65 44,3 | 81,7 | 42,8 | 8,5
D-173CK 6,7 81 1,865 EN 10270-1 76,865 39,78 41,22 42,4 | 80,0 | 39,7 | 7,5
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-095A

Ursprungsland: DE, German; Druckfeder D-095A
